Miért a 200-4000A-es késes kapcsoló kritikus választás a nagyáramú leválasztáshoz

Absztrakt:A megbízható szigetelés elengedhetetlen az ipari elosztásban, az energiatárolásban, a fotovoltaikus rendszerekben, a generátorberendezésekben és más nagyáramú elektromos alkalmazásokban. A200-4000A késes kapcsoló-tólSoutyaÚgy tervezték, hogy megbízható kapcsolást és látható megszakítási szigetelést biztosítson az alacsony feszültségű áramellátó rendszerek számára. A robusztus konstrukció, a különböző áramerősségű pengekonfigurációk, az ónozott vezetőképes alkatrészek, valamint a GB/T 14048.3 és az IEC/EN 60947-3 szabványoknak való megfelelés révén ez a típusú késkapcsoló megfelel a szigorú elektromos leválasztási követelményeknek, miközben leegyszerűsíti a karbantartást és javítja az üzembiztonságot.

Tartalomjegyzék

• Mi az a 200-4000A-es késkapcsoló?
• Miért fontos a nagyáramú leválasztás?
• Melyek a 200-4000A-es késkapcsoló főbb jellemzői?
• Mik a főbb specifikációk és konfigurációk?
• Hol használható a 200-4000A-es késkapcsoló?
• Hogyan válasszuk ki a megfelelő késkapcsolót?
• Hogyan javíthatja a telepítési és karbantartási megbízhatóságot?
• Gyakran Ismételt Kérdések
• Következtetés

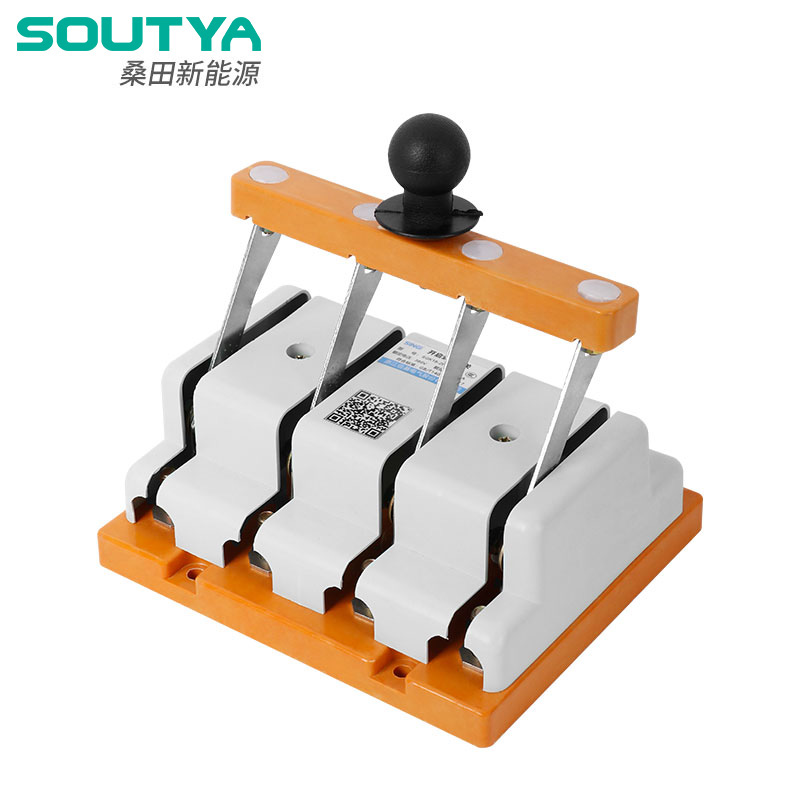

Mi az a 200-4000A-es késkapcsoló?

A 200-4000A késes kapcsolóegy nagyáramú kapcsoló- és leválasztó berendezés kisfeszültségű elektromos elosztórendszerekhez. A hagyományos vezérlőkapcsolókkal ellentétben, amelyeket elsősorban gyakori működésre terveztek, a késes kapcsoló kinyitáskor egyértelmű fizikai elválasztást biztosít a vezetőképes alkatrészek között. Ez a látható szigetelés különösen értékes lehet az elektromos ellenőrzés, a szervizelés, a karbantartás és a lezárási/kijelölési eljárások során.

A Soutya által szállított SYK18 sorozat nagyáramú alkalmazásokra terjed ki, és elosztódobozokban, vezérlőpanelekben, fő leválasztási pozíciókban, energiatároló rendszerekben, fotovoltaikus berendezésekben, buszszakaszokban és generátorokkal kapcsolatos berendezésekben való használatra készült. A gyártó közzétett specifikációi a GB/T 14048.3 és az IEC/EN 60947-3 szabványt határozzák meg alkalmazandó szabványként.

A beszerzési csapatok számára ennek a terméknek a legfontosabb értéke nem egyszerűen a magas árambesorolás. A kapcsoló ötvözi az áramátviteli képességet az egyszerű mechanikai felépítéssel és a látható megszakítási szigeteléssel, így alkalmas olyan alkalmazásokra, ahol a karbantartó személyzetnek világosan azonosítható leválasztási pontra van szüksége.

Miért fontos a nagyáramú leválasztás?

Az elektromos rendszerek bővülésével a nem megfelelő leválasztási eljárás következményei is súlyosabbá válnak. Az ipari létesítmények, az akkumulátoros energiatároló rendszerek, a fotovoltaikus berendezések és a generátorrendszerek jelentős üzemi árammal járhatnak. A megfelelően kiválasztott szigetelőeszköz segít egy ellenőrzött elválasztási pont kialakításában a karbantartási munkák megkezdése előtt.

A nagyáramú késkapcsolónak számos gyakorlati előnye lehet:

• Tiszta szigetelés:A penge fizikai helyzete könnyen felismerhető nyitott állapotot biztosít.
• Karbantartási támogatás:Egy dedikált leválasztási pont leegyszerűsítheti a tervezett szervizeljárásokat.
• Nagyáramú kompatibilitás:A modellek a telepítés aktuális követelményei szerint választhatók ki.
• Mechanikai egyszerűség:Az alapvető működési mechanizmus csökkentheti az összetett elektronikus vezérlőrendszerektől való függőséget.
• Rendszerintegráció:A késes kapcsolók beépíthetők elosztó szekrényekbe, gyűjtősínrendszerekbe, ESS berendezésekbe és generátor alkalmazásokba.

Például Soutya olyan alkalmazásokat ír le 0,4 kV-os energiatároló szekrényekben, ahol a kapcsolót a főmegszakító után lehet felszerelni, hogy a PCS leállását követően látható szigetelési rést hozzon létre.

Melyek a 200-4000A-es késkapcsoló főbb jellemzői?

A nagyáramú késkapcsoló teljesítménye a névleges áramerősségnél többtől függ. Az érintkezőszerkezet, a nyomás, a vezető anyagok, a mechanikai konfiguráció és a beépítési feltételek egyaránt befolyásolják a hosszú távú megbízhatóságot.

1. Különböző pengekonfigurációk

A Soutya termékinformációi szerint a 200A-es és 400A-es változatok egylapátosak, míg a 600A-es, 1000A-es és 1500A-es változatok kettős lapátot használnak. Ez a konfiguráció lehetővé teszi, hogy a vezetőszerkezetet a különböző áramszintekhez és mechanikai követelményekhez igazítsák.

2. Fokozott érintkezési nyomás

A laprugók a lapátok mindkét oldalára vannak felszerelve, hogy segítsenek fenntartani az érintkezési nyomást. A stabil érintkezési nyomás fontos, mert a rossz érintkezés növelheti az ellenállást, hőt termelhet és csökkentheti az elektromos megbízhatóságot.

3. Ónozott, vezetőképes alkatrészek

A pengék, a csatlakozó lemezek és az érintkezők ónozottak. Ennek a felületkezelésnek a célja, hogy javítsa a felületvédelmet és a vezetékcsatlakozások érintkezési teljesítményét, ami különösen fontos az igényes elektromos környezetben.

4. Látható-törés izoláció

A késkapcsoló egyik legpraktikusabb előnye, hogy képes vizuálisan ellenőrizni, hogy a vezető út szétválik. Ez a funkció különösen akkor hasznos, ha a karbantartó személyzetnek nyilvánvaló fizikai jelzésre van szüksége az elkülönítésről.

5. Nagyáramú tervezési rugalmasság

Nagyobb telepítéseknél az áramerősség elérheti a több ezer ampert. Ez a termékkategória relevánssá teszi a nagy kapacitású gyűjtősínrendszereket, a nagy energiatároló berendezéseket, a közmű-infrastruktúrát és a generátoralkalmazásokat.

Mik a főbb specifikációk és konfigurációk?

Értékelésekor a200-4000A késes kapcsoló, a vásárlóknak össze kell hasonlítaniuk az elektromos besorolást, a pengeelrendezést, a tervezett alkalmazást, a beépítési helyzetet és az alkalmazandó szabványokat, ahelyett, hogy kizárólag a maximális áramerősség alapján választanának ki egy modellt.

Mivel a közzétett termékoldalon 4000A-ig nem minden részletező elektromos paraméter található, a vásárlóknak a gyártási rendelés leadása előtt kérniük kell a pontos műszaki adatlapot a szükséges áramerősségről, feszültségről, póluselrendezésről, beépítési módról és alkalmazásról.

Hol használható a 200-4000A-es késkapcsoló?

A széles áramtartománynak köszönhetően ez a kapcsolótípus alkalmas több nagyáramú elektromos alkalmazásra. Soutya konkrétan több reprezentatív forgatókönyvet azonosít.

Ipari energiatároló rendszerek

Az ipari ESS szekrényekben a késes kapcsoló a fő megszakító után látható törési szigetelő pontként szolgálhat. Ez lehetővé teszi a technikusok számára, hogy a karbantartás során egyértelműen azonosítható elválasztási pontot hozzanak létre.

Kisfeszültségű buszszakasz leválasztás

A nagy áramerősségű változatok, mint például a 2000A, 2500A és 3150A használhatók buszkötegelő szigetelési alkalmazásokhoz. Soutya ezeket a konfigurációkat alkalmasnak írja le olyan kisfeszültségű buszszakasz alkalmazásokhoz, ahol fontos a mechanikai leválasztás.

PV Combiner Box alkalmazások

Testreszabott konfigurációk használhatók a fotovoltaikus rendszerek egyenáramú leválasztására. Ha azonban fotovoltaikus környezetben használják, a kapcsolót kifejezetten a rendszer feszültségének, az egyenáramú kapcsolási követelményeknek, az ívjellemzőknek és a vonatkozó szabványoknak megfelelően kell kiválasztani.

Generátor és közmű leválasztás

A késes kapcsolók az automatikus átviteli kapcsolóberendezések előtt is elhelyezhetők generátor alkalmazásokban. A fizikai leválasztási pont segíthet megakadályozni a nem kívánt visszatáplálást a karbantartási műveletek során. A Soutya egy 3150A-es konfigurációt azonosít generátorrendszerekhez, mint alkalmazási példát.

Hogyan válasszuk ki a megfelelő késkapcsolót?

A mérnöki és beszerzési csapatok számára a megfelelő modell kiválasztása rendszerszintű értékelést igényel. Vegye figyelembe a következő tényezőket:

1. Névleges áram:Határozza meg a folyamatos üzemi áramot és a szükséges tervezési tartalékot.
2. AC vagy DC alkalmazás:Ellenőrizze, hogy a kiválasztott konfiguráció kifejezetten megfelelő-e a tervezett áramtípushoz és feszültséghez.
3. Névleges feszültség:Ellenőrizze a kompatibilitást a tényleges rendszerfeszültséggel.
4. Rövidzárlati ellenállási követelmények:Értékelje a várható hibaáramot és a szükséges ellenállási időtartamot.
5. Penge konfiguráció:Győződjön meg arról, hogy az egy- vagy kétlapátos elrendezés megfelelő-e.
6. Beépítési méretek:Ellenőrizze a szekrényteret, a gyűjtősín elrendezését, a sorkapcsokat és a működési hozzáférést.
7. Működési mód:Vegye figyelembe a fogantyú elhelyezésére, az elülső működésre, a reteszelésre és a reteszelésre/kijelölésre vonatkozó követelményeket.
8. Szabványok és tanúsítás:Erősítse meg a célpiac és a projekt által megkövetelt szabványoknak való megfelelést.

Szintén fontos megkülönböztetni a késkapcsolót a megszakítótól. A késes kapcsolót elsősorban kapcsolási és leválasztási funkciókhoz választják, és nem szabad automatikusan helyettesíteni a túláram- vagy rövidzárlat elleni védelmet. A rendszertervezőknek ezt össze kell hangolniuk a megfelelő upstream és downstream védőberendezésekkel.

Hogyan javíthatja a telepítési és karbantartási megbízhatóságot?

Még egy robusztus késkapcsoló is rosszul működhet, ha rosszul van felszerelve vagy nem megfelelően karbantartva. A villamosmérnököknek és a karbantartó csapatoknak be kell tartaniuk a gyártó szerelési utasításait és a vonatkozó elektromos biztonsági előírásokat.

• Ellenőrizze, hogy a kapcsoló besorolása megfelel-e a tényleges rendszerkövetelményeknek.
• Győződjön meg arról, hogy minden csatlakozás megfelelően meg van húzva a gyártó előírásai szerint.
• Rendszeresen ellenőrizze az érintkező felületeket szennyeződés, oxidáció, túlmelegedés vagy rendellenes kopás szempontjából.
• Ellenőrizze, hogy a működtető mechanizmus simán, túlzott ellenállás nélkül mozog-e.
• Tartson megfelelő távolságot, és ne érintkezzen véletlenül feszültség alatt álló alkatrészekkel.
• A karbantartás során alkalmazza a megfelelő lezárási/kijelölési eljárásokat.
• Soha ne működtessen egy kapcsolót a megadott elektromos teljesítményen vagy alkalmazási feltételeken kívül.

Kritikus telepítések esetén az időszakos ellenőrzést be kell építeni a telephely megelőző-karbantartási programjába. Bármilyen rendellenes hőmérséklet-emelkedést, elszíneződést, sérült szigetelést, laza csatlakozást vagy mechanikai deformációt szakképzett személyzetnek kell kivizsgálnia.

Gyakran Ismételt Kérdések

Milyen jelenlegi besorolások érhetők el a 200-4000A-es késkapcsolóhoz?

A terméksorozat széles 200-4000A tartományt fed le. A közzétett oldal kifejezetten azonosítja a 200A és 400A egylapátos konfigurációkat, valamint a 600A, 1000A és 1500A kétlapátos konfigurációkat. Magasabb jelenlegi követelmények esetén a vásárlóknak meg kell erősíteniük a pontos modellt és konfigurációt a gyártóval.

Milyen szabványokat követ a SYK18 késkapcsoló?

Soutya kijelenti, hogy a SYK18 sorozatot a GB/T 14048.3 és az IEC/EN 60947-3 szerint tervezték. A projektspecifikus tanúsítási és megfelelőségi követelményeket még a beszerzés előtt meg kell erősíteni.

A késkapcsoló helyettesítheti a megszakítót?

Általában nem. A késes kapcsoló főként kapcsolásra és leválasztásra szolgál. A megszakítók olyan védelmi funkciókat látnak el, mint a túlterhelés és a rövidzárlat megszakítása. A két eszköz egy összehangolt elektromos védelmi rendszer részeként működhet együtt.

Hol helyezik el általában a nagyáramú késkapcsolót?

A tipikus alkalmazások közé tartoznak az ipari ESS szekrények, a kisfeszültségű buszszakaszok, a fotovoltaikus elektromos berendezések, az elosztódobozok, a vezérlőpanelek, a generátorrendszerek és a fő leválasztó pozíciók.

Mit kell megerősítenem egy 200-4000A-es késkapcsoló vásárlása előtt?

Ellenőrizze a névleges áramot, az üzemi feszültséget, az AC/DC alkalmazást, a pólusok elrendezését, a rövidzárlati ellenállás követelményét, a beépítési méreteket, a csatlakozási módot, a működési mechanizmust, a szabványokat és a projektspecifikus tanúsítási követelményeket.

Következtetés

A200-4000A késes kapcsolópraktikus megoldás a nagyáramú kapcsoláshoz és a látható elektromos leválasztáshoz, ahol fontos a megbízható mechanikai működés és az egyértelmű karbantartási szétválasztás. A Soutya SYK18 sorozata többféle áramkonfigurációt, laprugós érintkezési nyomást, ónozott vezetőképes alkatrészeket, valamint ipari ESS-t, PV-rendszereket, kisfeszültségű buszszakaszokat és generátortelepítéseket magában foglaló alkalmazásokat egyesít. Mérnökök és beszerzési szakemberek számára a megfelelő modell kiválasztását mindig a projekt tényleges elektromos paramétereivel és biztonsági követelményeivel kell kezdeni.

Ha megbízható nagyáramú szigetelési megoldást keres ipari, kereskedelmi, PV, ESS vagy generátorprojekthez,lépjen kapcsolatba velünkmegbeszélni a szükséges áramerősséget, feszültséget, konfigurációt, alkalmazási feltételeket és műszaki specifikációkat. A Soutya segíthet Önnek kiértékelni a megfelelő késkapcsoló megoldást az Ön elektromos rendszeréhez, és professzionális támogatást nyújt a beszerzési követelményekhez.
