DC 1500V biztosítéktartó

A kínai Zhejiang Soutya New Energy LLC gyártó által szállított SYF5-50P DC 1500 V biztosítéktartó egy dedikált túláramvédelmi eszköz, amelyet általában nagyobb kereskedelmi háztetők, mezőgazdasági-üvegházi vagy közepes méretű, földre szerelt, 30–50 kW-os és nagyobb teljesítményű PV-berendezések szálkombináló dobozaiban alkalmaznak.
Főbb jellemzők
Fényjelzés, világosan ismerje a biztosítékkábel állapotát.
Nyissa ki a fogantyút, felfelé húzható, könnyebb a biztosíték vezeték cseréje.
Szegecs plusz ultrahangos hegesztés szilárdabb, a vezetékek nem szakadnak szét.
Alkalmazás PV kombináló dobozban.

Kérdés küldése

termékleírás

SYF5-50P DC 1500V biztosítéktartó, 50 A fotovoltaikus biztonsági tartó a kínai Zhejiang Soutya New Energy LLC gyártó által szállított – ez a panelre szerelhető védőegység UV-álló polikarbonátból ház és IP65-ös tömítés a hosszan tartó kültéri teljesítmény érdekében. A A tartó egy 10 × 38 mm-es gPV biztosítékelemet rögzít (összesen 2,2 × 13,2 cm) és 25 kA megszakítóképességű hibamentességet biztosít látható megszakítással jelzés és karbantartás biztonsága, míg gyárilag bekötve pozitív, negatív és PE végződések biztosítják a megbízható földelés folytonosságát. Erre tervezték egy- vagy többkarakterláncú PV altömbök, elengedhetetlen túláramot biztosít izoláció és potenciálkiegyenlítés.

Műszaki paraméter

Modell	SYF5-50P
Pólusok száma	1P
A szabvány szerint	IEC60269
Névleges üzemi feszültség Ue V DC	1500V DC
Névleges áram A-ban	2-50A
Megszakítóképesség kA	20kA/25kA
Védelmi szint	IP20
Kábelezés mm²	1-16 mm²
Működési hőmérséklet tartomány	-50 ℃ ~ + 90 ℃
Magasság	≤2000 m
Relatív páratartalom	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Telepítési környezet	Nincs jelentős vibráció és ütés
Telepítési kategória	osztály III

Alkalmazási forgatókönyvek

1. Hasznossági léptékű PV kombináló dobozok

1 500 V DC lánc 182/210 mm-es modulokból 50 A-ig; 10,3 × 85 mm-es biztosítékcsatlakozók húronként 28-40 A-t engedjen meg, a dobozok számát 2,5 MW-os blokkokra vágva.

2. Nagy kereskedelmi / ipari tetők ≥ 30 kW

Háromfázisú, 50 kW–110 kW teljesítményű inverterek 1 300–1 500 V MPPT-vel 25 kA szakítóképesség és 1 mm-es érintkezési távolság a megbízható ívkioltás érdekében.

3. Konténeres akkumulátoros energiatároló rendszerek (BESS)

1 db 200–1 db 500 V DC akkumulátor állvány 2,5 MWh-ig; 50 A besorolás véd minden rack-et míg a 25 kA-es Icu az akkumulátor teljes zárlati áramát kezeli.

4.150 kW-400 kW DC gyorstöltő állomások

Védi az 1 000–1 500 V DC buszt az egyenirányító köteg és az adagoló között; A biztosíték leválasztó lehetővé teszi a biztonságos kihúzást a karbantartás során, lekapcsolás nélkül le az egész töltőbankot.

5.PV + tároló EV töltő hubok

Kettős felhasználás ugyanazon az 1 500 V-os buszon: egy biztosíték-leválasztó PV bemeneti lánconként és egy másik akkumulátorrackenként, leegyszerűsítve a pótalkatrészeket és a logisztikát.

6. Sivatagi vagy lebegő fotovoltaikus növények

A −50 °C és +90 °C közötti működési tartomány és az IP20-as ujjbiztos csatlakozók ellenállnak zord kültéri vagy magas páratartalmú környezetben; A 85 mm-es biztosíték magasabb értéket ad Nem engedem át a hosszú kábelfutásokhoz.

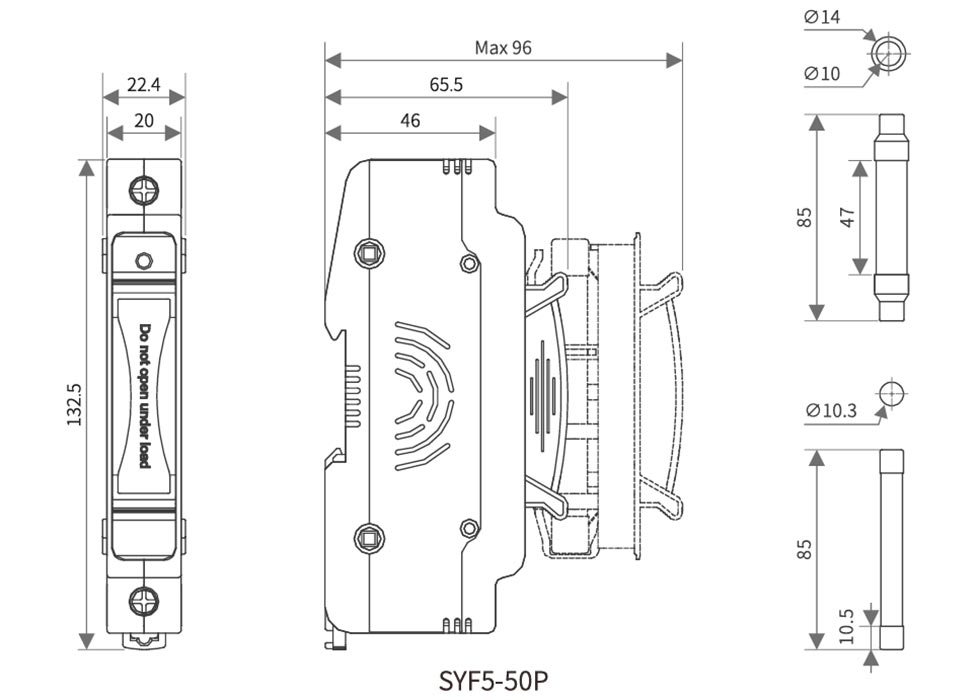

Megjelenés és beépítési méretek

DC 1500V Fuse Holder

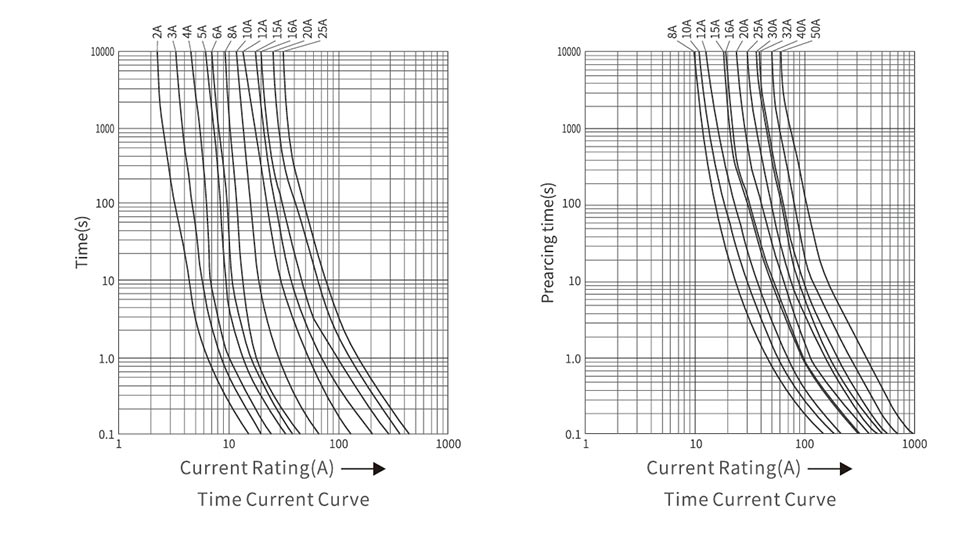

DC bekötési rajz

DC 1500V Fuse Holder

Biztosítékmag mérete (mm)	Névleges áram (A)	Névleges feszültség (V)	Teljesítményvesztés		Joule integrál
			Teljesítményvesztés		Joule integrál
			0,7 hüvelyk (W)	1,01n (W)	Íves elülső joule integrál P't(A²s)	Teljes olvadójoule integrál I²t(A²s)
			0,7 hüvelyk (W)	1,01n (W)	Íves elülső joule integrál P't(A²s)	Teljes olvadójoule integrál I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
