Mi a különbség az AC leválasztó kapcsoló és a külső DC leválasztó kapcsoló között?

Talán hallott már arról, hogy az AC leválasztó kapcsoló és a külső egyenáramú leválasztó kapcsoló biztosíthatja az elektromos beállítások biztonságát, de funkcióik eltérőek.

Ebben a cikkben három egyszerű pontot fogunk használni a legfontosabb különbségeik magyarázatára.

1. Különböző típusú áramokkal dolgoznak

A nyilvánvaló különbség az egyes kapcsolók által kezelt elektromos áram típusa.

Az AC leválasztó kapcsolók váltakozó áramra (AC) készültek. A váltóáram a hálózatból, a fali aljzatokból vagy a legtöbb generátorból származik. Háztartási gépek, irodai berendezések és ipari gépek működtetésére használják.

Egyenáramhoz (DC) külső DC szakaszolókat használnak. Az egyenáram napelemekből, akkumulátorokból stb. származhat. Jó példa erre a Soutya külső egyenáramú szakaszolója, amelyet a napelemes rendszer egyenáramú áramkörében, akkumulátortárolókban és elektromos járművek töltőkészülékeiben használnak.

Az áramtípus különbsége azt jelenti, hogy a két kapcsolót nem lehet felcserélni. A felcserélhetőség azonnal károsítja az elektromos berendezéseket.

2. Különféle forgatókönyvekben és környezetekben használják őket

Az AC szakaszolókat főként beltérben használják. Láthatja őket elektromos paneleken, falakon vagy váltakozó áramú berendezés-rendszerekben, például légkondicionálókban vagy motorokban. A váltakozó áramú szakaszolók fő funkciója, hogy ezeket az eszközöket biztonságosan leválasztják az elektromos hálózatról, hogy a dolgozók javíthassák vagy karbantarthassák őket. Nincs szükségük erős védelemre az időjárás ellen, mert bent vannak.

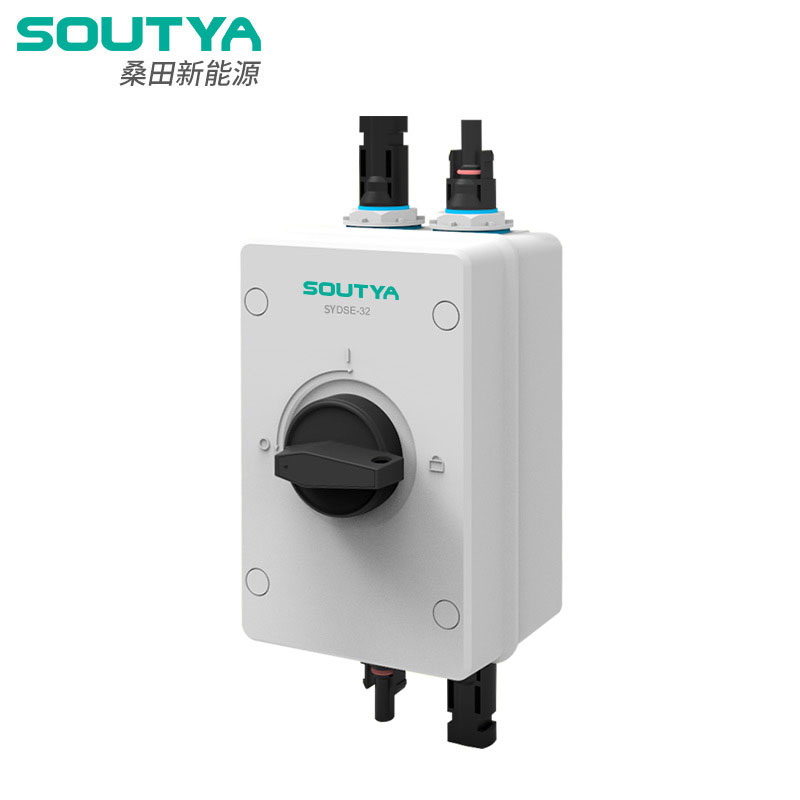

A külső DC leválasztó kapcsolók kültéri vagy külső használatra készültek. Általában napelemes fotovoltaikus rendszerekbe telepítik, és általában napelemek, kombinálódobozok vagy inverterek közelében helyezik el őket. Ellen kell állniuk a zord kültéri környezetnek, például esőnek, pornak, szélsőséges melegnek és hidegnek. A Soutya kapcsolója IP66 védelmi fokozattal rendelkezik, ami azt jelenti, hogy erős víz- és porálló képességgel rendelkezik, és kiválóan alkalmas kültéri védelemre.

Ezek a kapcsolók különböző biztonsági igényeket is kiszolgálnak. A külső egyenáramú leválasztó kapcsolók látható, zárható törést hoznak létre az áramkörben. Ez lehetővé teszi a technikusok számára, hogy leállítsák a napelemes rendszer egyenáramú oldalát anélkül, hogy a teljes beállítást kikapcsolnák, így a karbantartás biztonságosabb.

3. Különböző tervezési biztonsági követelmények vonatkoznak rájuk

Az AC és DC áramok eltérően viselkednek, ezért a kapcsolóknak különböző biztonsági funkciókra van szükségük – különösen az elektromos ívek (az áramkör leválasztásakor keletkező szikrák) kezelésénél.

A váltakozó áram természetesen másodpercenként 50-60-szor „nullázódik”. Ez megkönnyíti az elektromos ívek megállítását, így a váltakozó áramú leválasztó kapcsolóknak nincs szükségük extra erős ívelnyomásra.

Az egyenáram folyamatosan folyik, és soha nem nullázódik le magától. Az egyenáramú áramkörökből származó elektromos íveket nehezebb eloltani, és ha nem szabályozzák, veszélyesek is lehetnek. Ez az oka annak, hogy a külső DC leválasztó kapcsolók speciális tervezési jellemzőkkel rendelkeznek az ívelnyomáshoz. A Soutya kapcsolója például duplatöréses forgóérintkezőkkel és 8 mm-es érintkezőrésszel rendelkezik az ívek gyors kioltásához – megfelel az olyan globális szabványoknak, mint az IEC 60947 és NEC 690.35.

A névleges üzemi feszültség is eltérő. Az AC szakaszolók általában alacsony feszültségtől 230 V-tól 400 V középfeszültségig működnek. A külső DC szakaszolók általában magasabb feszültségen, például 1000 V-on vagy 1500 V-on működnek, amelyek általánosak a napelemes rendszerekben. Nem biztonságos az AC kapcsoló használata nagyfeszültségű egyenáramú áramkörben, és berendezés meghibásodását okozhatja.

Utolsó gondolatok

Az AC leválasztó kapcsoló és a külső DC leválasztó kapcsoló fontos szerepet tölt be az áramkör védelmében, de nem cserélhetők fel. A megfelelő leválasztó kapcsoló kiválasztása az aktuális áramkör típusától, a telepítési környezettől és a biztonsági követelményektől függ.

Ha napelemes fotovoltaikus rendszert, akkumulátortárolót vagy bármilyen kültéri egyenáramú beállítást állít be, telepítenie kell egy külső DC szakaszolót, például a Soutya-t. Biztonságosan kezeli és védi az egyenáramú tápellátást, és kiállja a kültéri körülmények próbáját. Ha kérdése van, forduljon hozzánk bizalommal.
