Automatikus visszazárású miniatűr megszakító

Az automatikus visszazárású miniatűr áramkör-megszakítót a kínai székhely szállítja gyártó Zhejiang Soutya New Energy LLC. Miniatűr áramkörrel rendelkezik megszakító, mint a főkapcsoló, felszerelt ultra-kis intelligens elektromos kezelő mikroprocesszorral. Túlfeszültség funkciói vannak, feszültségcsökkenés, feszültségveszteség és késleltetési műveletek, automatikus feszültség helyreállítása után újracsatlakozás. Megfelel a műszakinak Az elosztott fotovoltaikus hálózatra kapcsolt megszakítók specifikációi: GB/T 10963.1, IEC/EN 60898-1 és Q/GDW 1972.

Jellegzetes

Rövidzárlat elleni védelem
Túl/alul/feszültségveszteség elleni védelem
feszültség helyreállítása után
10 kA névleges megszakítási kapacitás
Automatikus zárási idő: 7s-10s

Műszaki paraméter

Működési környezet

Magasság:≤2000m;
Telepítési kategória:Ⅱ、Ⅲ;
Beépítési mód: Beágyazott függőleges DIN-sínre szerelés
Szennyezettségi fok:2.

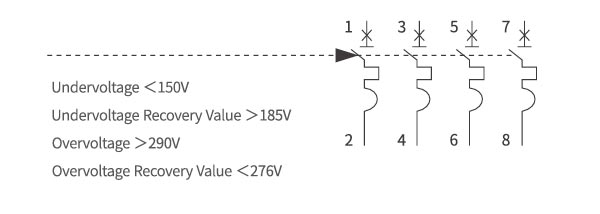

Bekötési rajz

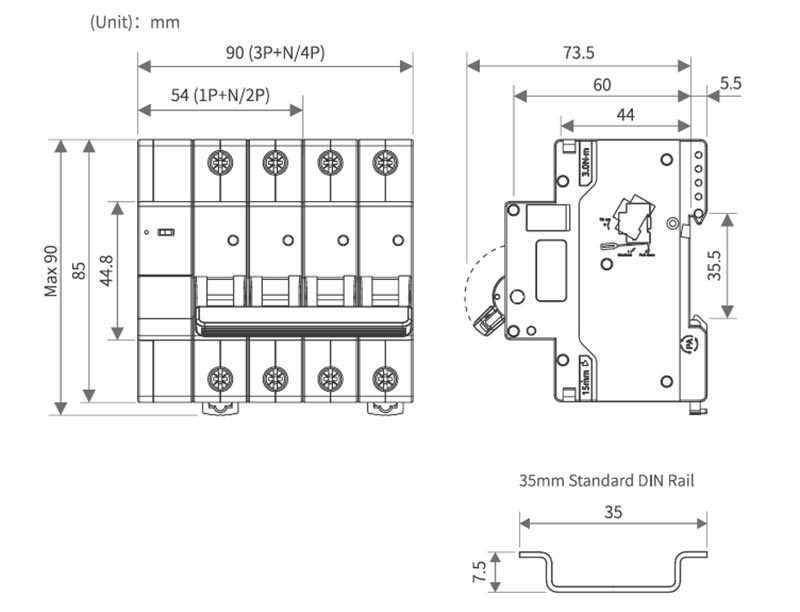

Megjelenés és beépítési méretek

Alkalmazási forgatókönyvek

1. Rooftop & C&I String PV rendszerek

400 V/230 V, egyfázisú vagy háromfázisú lakó- és kereskedelmi tetőtér tömbök; a zsinór között elhelyezkedő AC csatlakozódobozba szerelhető inverter és a közüzemi fogyasztásmérő a túlterhelés, a rövidzárlat és az automatikus jelzéshez újrazárás a hálózati feszültség helyreállítása után.

2. Grid-tie Inverter AC kimenet

Gyárilag az inverteres OEM-ek szabványos AC védőként szerelték fel 5-15 kW teljesítményen egyfázisú vagy 10-30 kW-os háromfázisú modellek; 10 kA megszakítási kapacitást takar az elosztótáblán látható nagy várható hibaáram.

3. Elosztott energia mérőtáblák

Az általa megkövetelt „PV mérődobozban” fő leválasztó/MCB eszközként használják State-Grid / China Southern Power közüzemi szabványok; feszültség alatti kioldás <150 V és túlfeszültség > 290 V garantálja az automatikus lekapcsolást amikor a rács a szigetelő ablakon kívülre sodródik.

4. Autóbeálló és Agrivoltaic Strings

Kültéri kombinálóoszlopok, ahol a kézi visszaállítás kényelmetlen; 20 000 ciklus mechanikai élettartama és –25 °C…+60 °C besorolása karbantartásmentes, szezonális működését.

5. Kisméretű akkumulátor-alapú tárolórendszerek

AC csatolású Li-ion vagy LiFePO₄ utólagos felszerelések; megszakító kinyílik az akkumulátor-inverteren túláram és újrazár, ha a BMS normál feszültséget jelez, kiküszöbölve ügyfélhívások.

6. Utcai világítás és elektromos járművek töltő kioszkok

A 32 A/40 A-es világítási ágat vagy a 2. szintű töltőt ugyanarról a PV-ről táplálja áramkör; kompakt 1P+N vagy 3P+N 54 mm/90 mm alapterület értékes burkolatot takarít meg teret.

7. Farm & Telecom Shelter Distribution

Feszültségcsökkenés-védelmet biztosít motoros hajtású szivattyúkhoz vagy telekommunikációhoz egyenirányítók, amelyeknek le kell állniuk, amikor a vidéki gyenge hálózat összeomlik automatikusan újraindul, ha a vonal 185 V feletti helyreáll.

8. Hordozható PV csúszó- és bérelhető egységek

Gyorsan beállítható bérelhető generátorok fesztiválokhoz vagy építkezésekhez; A plug-and-play visszazárás elkerüli a kézi beavatkozást minden alkalommal, amikor a rács ill genset csuklás.
