DC Drawout típusú leválasztó kapcsoló

A kínai Zhejiang Soutya New Energy LLC gyártó által szállított SYDSC-32 DC Drawout-Type Isolator Switch 1500 V DC, 32 A kapcsolási képességet és 1200 A rövidzárlatbiztos minősítést biztosít a szoláris kombináló dobozokhoz és egyenáramú elosztórendszerekhez.
▶ Kompakt szerkezet és moduláris felépítés. Minden áramkör egymástól függetlenül külön rétegre van elrendezve, így nagyobb biztonságot nyújt.
▶ Kétérintkezős forgócsatlakozás öntisztító kialakítással, amely meghosszabbítja a termék élettartamát.
▶ Alagútszerű vezetékezés, amely rugalmasságot és kényelmet kínál.
▶ Erős környezeti alkalmazkodóképesség, -40 és 85 °C közötti hőmérsékleti tartományban megbízhatóan működik.
▶ Napelemes kombinálódobozokban és fotovoltaikus hálózatra kapcsolt rendszerekben alkalmazható.

Kérdés küldése

termékleírás

A SYDSC-32 DC kihúzási típusú leválasztó kapcsoló, amelyet a kínai gyártó szállít A Zhejiang Soutya New Energy LLC egy 1500 V DC, 32 A forgó leválasztó duplatörésű, forgó érintkezőkkel, amelyek biztosítják a gyors ívkioltást és nagy megbízhatóság. 1200 A rövidzárlatbiztos besorolással és 8-as értékkel mm érintkezési hézaggal, biztonságos áramkör-leválasztásra tervezték a napkollektorban dobozok, akkumulátorfüzérek és energiatároló rendszerek.

Jellegzetes

Kétérintkezős forgócsatlakozás
IP66 védettség
Nem polaritás
Rövid ív
Lángálló anyag

Alkalmazási forgatókönyvek

1.PV kombinált dobozok

A húrok és az inverter közé szerelhető, a forgó fogantyú egyszerre leválasztja a pozitív és negatív vezetőket; a kettős törésérintkezőket 1500 V DC ívmentes leválasztást biztosít, és látható törést biztosít a szerelőknek szükséges a biztonságos karbantartáshoz.

2.Akkumulátoros energiatároló DC panelek

Az akkumulátorcsoport gyűjtősínére szerelve a leválasztó megszakíthat akkumulátoroldali DC egyetlen, gyors mozdulattal; 1200 A-es rövidzárlat a make-proof minősítés ellenáll a fordított hibaáramoknak vészhelyzetben leállások.

3. Gyorstöltő cölöpök

A 800 V-os gyorstöltők belsejében a 4 pólusú változat két függetlent választ el egymástól akkumulátor táplálja. A nem poláris kialakítás támogatja a kétirányúságot töltés/kisütés, míg az IP66-os ház biztosítja a hosszú távú kültéri használatot megbízhatóság.

4. Kereskedelmi és közüzemi méretarányú inverter DC oldalai

Ha egy inverter javításra vagy cserére szorul, a SYDSC-32 egyértelmű figyelmeztetést ad töréspont, megakadályozza az ív sérülését a kapcsokon, és -40 °C és -40 °C között működik +85 °C sivatagokhoz vagy magashegyi növényekhez.

5. Konténeres tárolási alegységek

Klaszter szintű karbantartási kapcsolóként használható biztosítékokkal vagy megszakítókkal, kétlépcsős leválasztási sémát hoz létre – biztosíték plusz leválasztó –, amely korlátozza a kimaradást terjedelmét és a rendszer általános elérhetőségének javítását.

Műszaki paraméter

Modell sz.		SYDSC-32
Névleges szigetelési feszültség	Vdc	1500
Hagyományos fűtési áram	A	32
Névleges impulzusálló feszültség	Vdc	8000
Icw Névleges rövid idejű ellenállási áram	A	780
Névleges rövidzárlati képesség	A	1200
Érintkezési ellenállás	mΩ	≤3
Szigetelési ellenállás	mΩ	≥50
Maximális kábelfelület (beleértve a jumpert is)
Egyvezetékes vagy szabványos	mm²	4-10
Nyomaték
M4 sorkapocs csavarhúzás	Nm	1,2-1,8
Kapcsolási nyomaték	Nm	12:00 Be, 9:00 Ki
A kapcsoló gomb helyzete	Nm	12:00 Be, 9:00 Ki
Mechanikai élettartam		10000
Elektromos élettartam, üzemi frekvencia		300-szor/200-szor/óra
Elektromos élettartam, üzemi frekvencia		300-szor/200-szor/óra
DC pólusok		2、4
Érintkezési távolság (pólus távolság)	mm	8
Üzemi hőmérséklet	℃	-40 és +85 között
Tárolási hőmérséklet	℃	-40 és +85 között
Szennyezettségi szint		3
Túlfeszültség osztály		Ⅲ
IP osztályú vízálló dobozzal		IP66

Bekötési paraméterek

Modell	Húr	Pólus	(Felhasználási kategória)DC-PV1DC-PV2IEC/EN60947GB/T14048.
			300V		600V		800V		1000V		1500V
			PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2
SYDSC-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

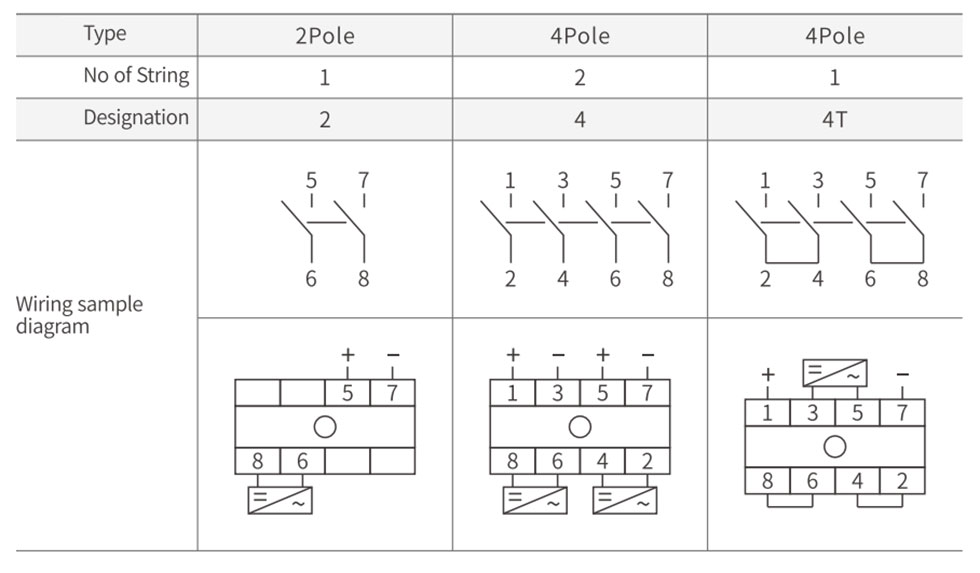

Bekötési rajz

DC Drawout-Type Isolator Switch

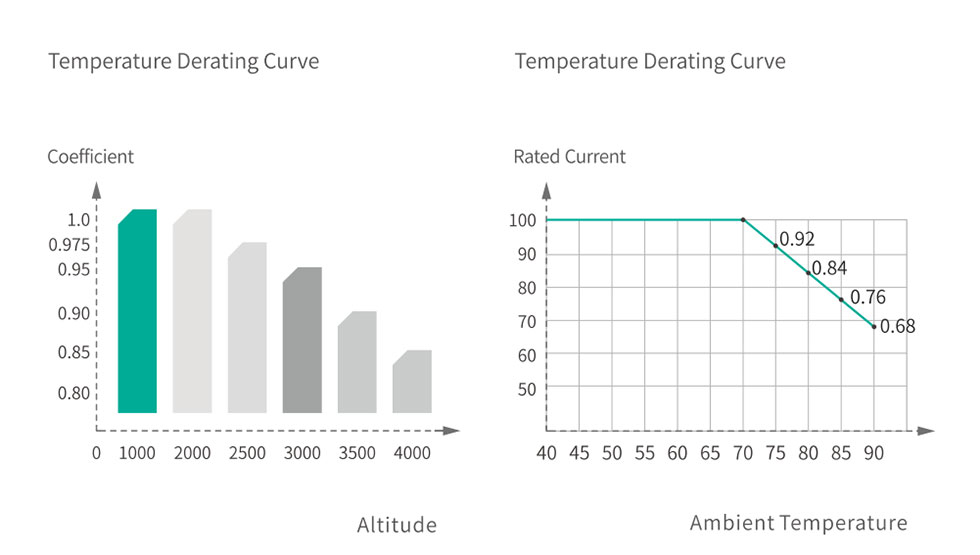

Leértékelési görbe

DC Drawout-Type Isolator Switch

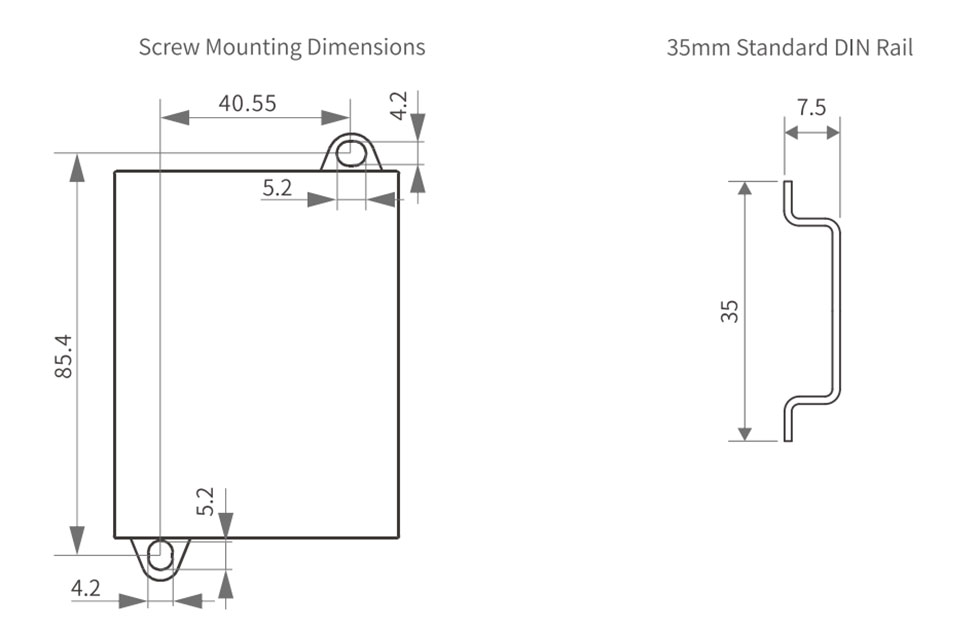

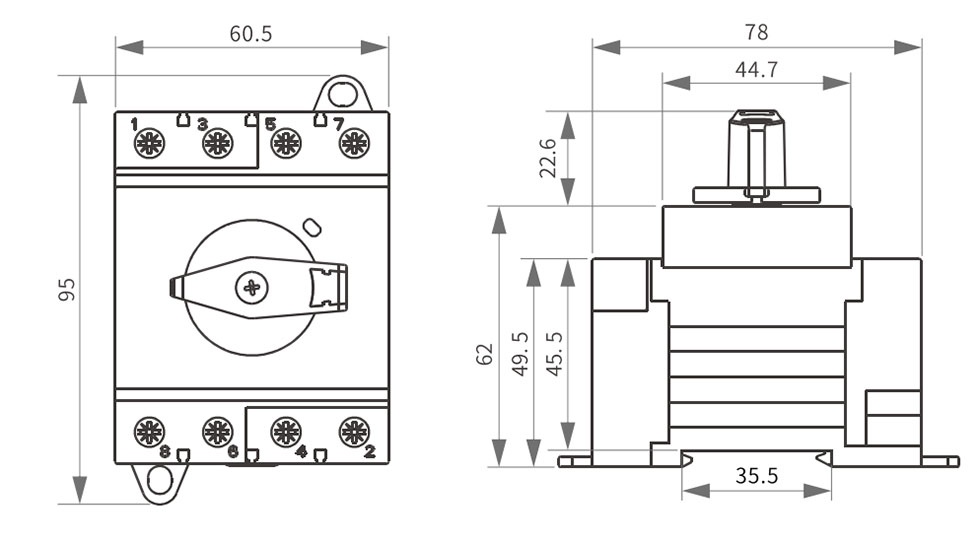

Megjelenés és beépítési méretek

DC Drawout-Type Isolator Switch
