1000V DC túlfeszültségvédő eszköz

A SYS5-40P 1000V DC túlfeszültségvédő eszköz, amelyet kínai székhelyű szállít gyártó Zhejiang Soutya New Energy LLC, egy 500–1000 V DC, T2 osztályú SPD 40 kA maximális kisülési árammal és ≤3,9 kV feszültségvédelemmel szint, amelyet a villám- és kapcsolási túlfeszültségek rögzítésére terveztek lakossági környezetben tetőtéri PV húrok, kis C&I napelemek és háztartási akkumulátortárolók rendszerek.

Alkalmazási forgatókönyvek

1. Lakossági tetőtéri PV

5-20 kW teljesítményű egy- vagy háromfázisú szálinverterek egyenáramú oldalára szerelhető, rögzíti az indukált villám- és kapcsolási tranzienseket; a 3,9 kV-os védelem szint védi a 600-800 V-os húrszigetelést, míg az IP20 DIN-sín a ház elfér egy háztartási elosztótáblában.

2.Kis C&I fémdeszkás napelemek

A 20–60 kW-os rendszerekben két húronként egy SPD kerül beépítésre a húrba kombináló doboz. A távjel-érintkezők párhuzamosak és be vannak kötve a az inverter RS-485 portja, „SPD hiba” riasztást küld a tulajdonos mobiljára alkalmazás és helyszíni ellenőrzések vágása.

3. Otthoni hibrid PV-akkumulátorok

A többfunkciós készülék 48 V/51,2 V-os akkumulátorkötege és a 600 V-os DC busz között inverter, az SPD megakadályozza az akkumulátor DC-DC által generált kapcsolási túlfeszültségeket szakaszok a tükröződéstől a PV modulokká.

4.Közösségi DC töltők ≤80 kW

A teljesítménymodulokat tápláló 750 V-os DC buszon az SPD elnyomja az ívképződést gyakori be-/kihúzási ciklusok által okozott túlfeszültségek, védve a belső SiC-t MOSFET-ek és Hall-érzékelők.

5.Telecom torony napelemes utólagos felszerelése

A –48 V-os terhelés ugyanazon a földelési hálózaton osztozik, mint egy 800 V-os PV buszon; az SPD megakadályozza, hogy a villám a tápkábelek mentén az áramvédőre szálljon, a BBU és a szállítóeszközök levegőben tartása.

Műszaki paraméter

Megjegyzés: A T2 kategóriájú SPD-t elsősorban az elosztórendszerek fő bejövő szekrényeiben használják.

Kiegészítő készülék

Hiba elkülönítő eszköz

A túlfeszültség-védő meghibásodás elleni védelemmel van felszerelve. Ha a védő túlmelegedés miatt elromlik, ez a készülék automatikusan leválasztja az elektromos hálózatról, miközben jelzést ad. Ha a védő megfelelően működik, a jelzőablak zölden világít; a hibaleválasztás után az ablak pirosan jelenik meg.

Riasztó távoli jelzőeszköz

A védő távjelző érintkezőkkel gyártható. Ez az eszköz normál nyitott és zárt érintkezőket tartalmaz. Amikor a védő normálisan működik, az alaphelyzetben zárt érintkező be van kapcsolva. Ha a védő egy vagy több modulja meghibásodik, az érintkező normál zártról normál nyitottra vált, aktiválva a normál nyitott érintkezőt, és hibajelzést küld.

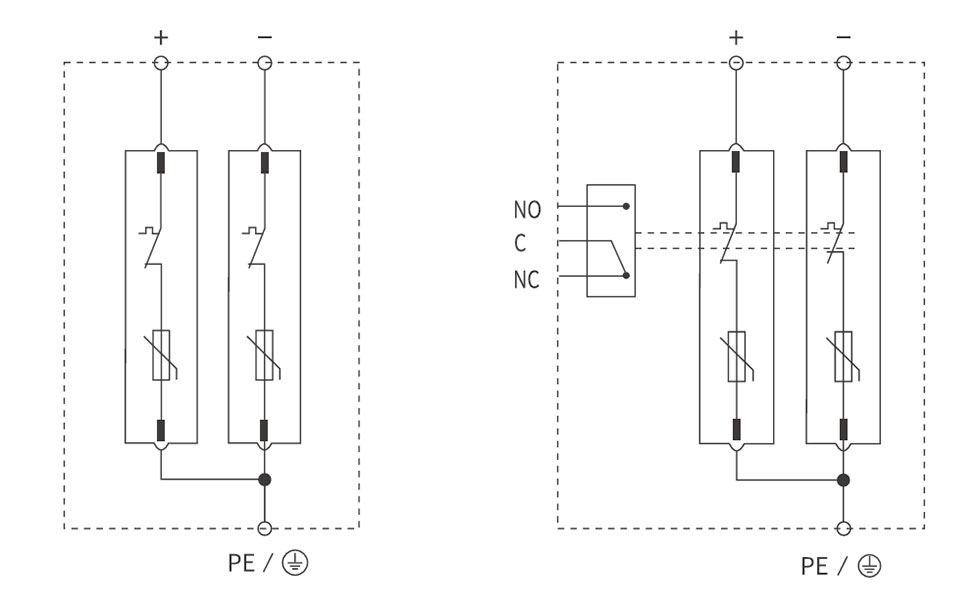

Bekötési rajz

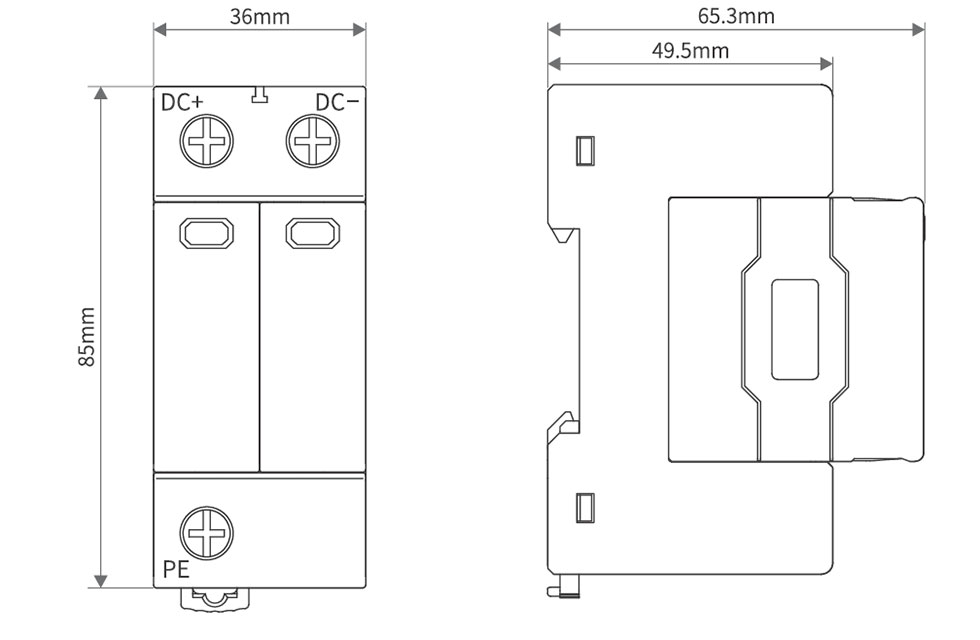

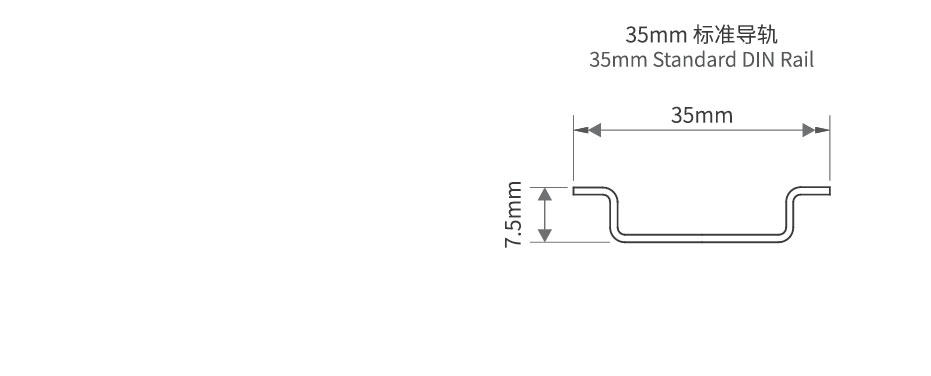

Megjelenés és beépítési méretek
