Nagyfeszültségű DC miniatűr megszakító

A SYB5-40P nagyfeszültségű egyenáramú miniatűr megszakító, amelyet a kínai Zhejiang Soutya New Energy LLC gyártó szállít, 1500 V egyenáramú áramköri védelmet biztosít.
Főbb jellemzők
• Nagyfeszültségű képesség: egypólusú 500 V DC, akár 1500 V DC – kevesebb húr, alacsonyabb költség.
• Nem polarizált, kétirányú védelem a gyorsabb és egyszerűbb telepítés érdekében.
• Kettős törésérintkezők extra széles érintkezőrésszel a kiemelkedő biztonság érdekében.
• Ideális fotovoltaikus rendszerek egyenáramú kombinálódobozaihoz.

Kérdés küldése

termékleírás

SGB5-40P nagyfeszültségű DC miniatűr megszakító, amelyet Kína szállít gyártó Zhejiang Soutya New Energy LLC, egy 1500 V DC, kétirányú és nem polarizált miniatűr megszakító 1,5 kA megszakítással, ideális PV, BESS és EV-töltő védelem.

Jellegzetes

mikro-rácsok.
Nem poláris, kétirányú védelem;
Túlterhelés elleni védelem;
Rövid ív;
Rövidzárlat elleni védelem;
Nagy megszakítóképesség;

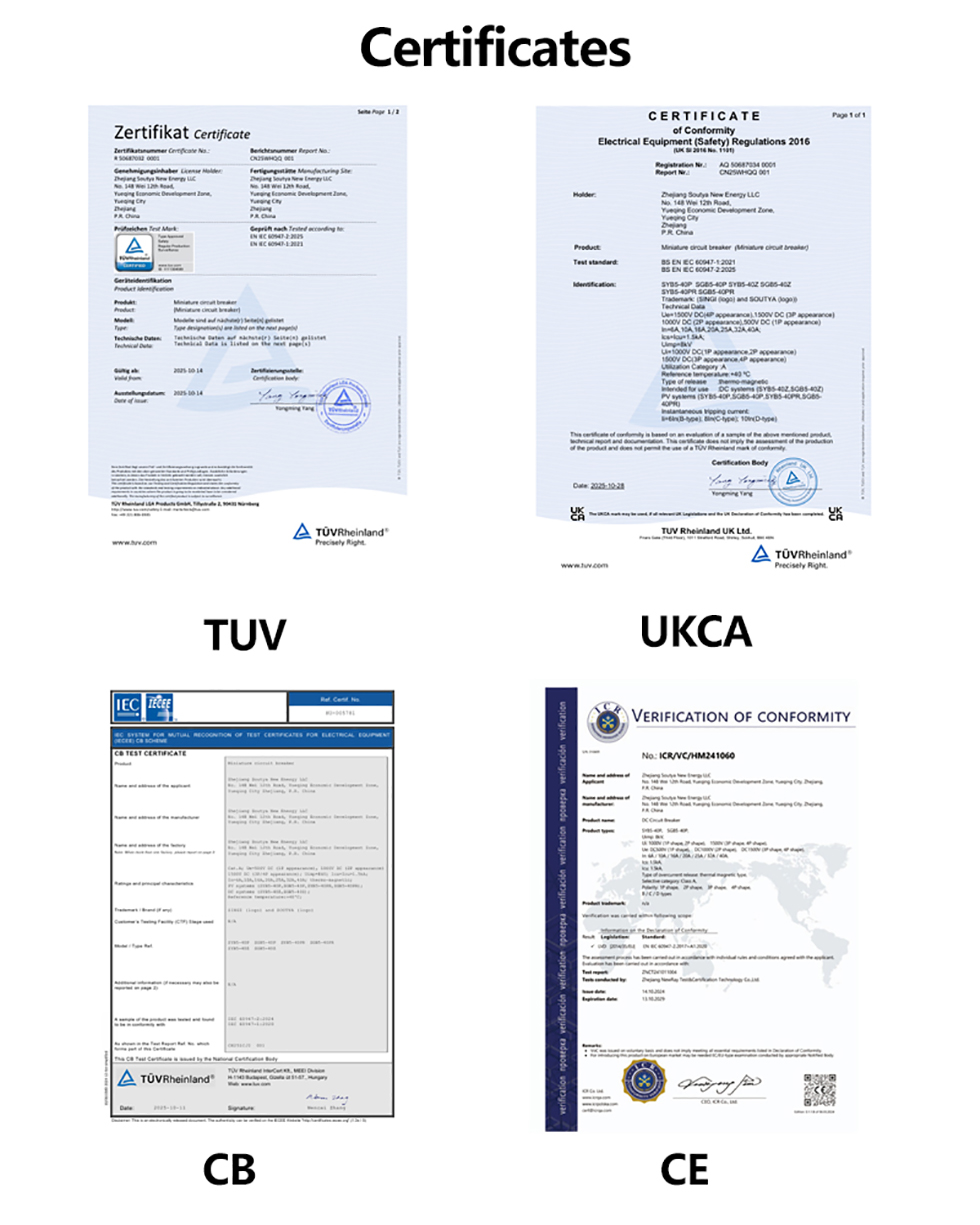

Tanúsítványok: CB, CE, TUV, UKCA

Alkalmazási forgatókönyvek

Az SGB5-40P nagyfeszültségű DC miniatűr megszakító helytakarékos, biztonságos, kétirányú védelem 1 500 V DC megújuló energiarendszerekhez – PV, tároló, elektromos töltő és DC

1. PV DC kombináló dobozok

– Az 1500 V DC névleges teljesítmény hosszabb húrokat tesz lehetővé, csökkentve a számot kombináló dobozok; kétirányú védelem kezeli az éjszakai megfordítást áramlatok.

2. Kereskedelmi / lakossági akkumulátortartók

– A nem polarizált huzalozás leegyszerűsíti az akkumulátor párhuzamosítását vagy cseréjét modulok; A termikus-mágneses kioldás gyorsan elválasztja a töltési/kisütési hibákat.

3. 150 kW+ DC gyorstöltő állomások

– A 18 mm széles DIN-sínes kialakítás a kompakt töltőfülkékhez illeszkedik; 1,5 kA megszakítóképesség biztosítja a belső DC buszt.

4. DC mikrorácsok és adatközponti egyenáramú elosztás

– Védi a 750 V / 1 000 V / 1 500 V DC leágazó áramköröket; B, C vagy D görbék illeszkednek a különböző terhelési profilokhoz.

5. Magassági vagy kültéri elosztott PV

– -30 °C és +70 °C között működik, 2000 m-ig leértékelés nélkül magasságban, zord környezetnek megfelelő.

Műszaki paraméter

Modell		SGB5-40P
Pólus		1P	2P	3P	4P
Névleges üzemi feszültség Ue		500VDC	1000VDC	1500VDC	1500VDC

Maximális keretáram		40A
Névleges áram be		6A, 10A, 16A, 20A, 25A, 32A, 40A
Névleges szigetelési feszültség Ui		1000VDC		1500VDC
Névleges impulzusálló feszültség Uimp		8kV

Kioldási jellemzők		B/C/D
Kioldás típusa		Hőmágneses
Működési megszakítási kapacitás Ics		1,5 kA (DC)

Végső törési kapacitás lcu		1,5 kA (DC)
Elektromos élettartam
Tényleges átlagérték		Átlagosan 1000 alkalommal
Szabványos meghatározott érték		300 alkalommal
Mechanikai élettartam
Tényleges átlagérték		≥15000 alkalommal
Szabványos meghatározott érték		9700 alkalommal
Túlfeszültség kategória		Ⅲ
Szennyezettségi fok		3
Védelmi szint		IP40;Termina IP20
Nedvesség és hőállóság		2. kategória
Relatív páratartalom		≤95%
Rezgésállóság		Az IEC60068-2-6 szerint
Mechanikai ütésállósági paraméterek		Az IEC60068-2-27 szerint

Bekötési kapacitás		2,5-35 mm²
Huzalozási nyomaték		3,0 Nm
Működési környezeti hőmérséklet		-30 ℃ ~ +70 ℃
Tárolási környezeti hőmérséklet		-40 ℃ ~ +85 ℃
Telepítési mód		DIN35
Magasság		≤2000 m
Súly		0,13 kg/oszlop
Dimenzió	Hossz	108 mm

	Szélesség	18 mm	36 mm	54 mm	72 mm
	Magasság	Max 78mm
Csomag	Db/doboz	12	6	4	3

	Doboz/karton	10
	Karton/Raklap	80
Tárolás		A terméket jól szellőző raktárban kell tárolni 80%-ot meg nem haladó relatív páratartalom és a környezeti hőmérséklet -40 ℃ és +80 ℃ között kell lennie. Ezenkívül nem lehet savas, lúgos vagy korrozív gázok jelennek meg.

Megjelenés és beépítési méretek

High Voltage DC Miniature Circuit Breaker

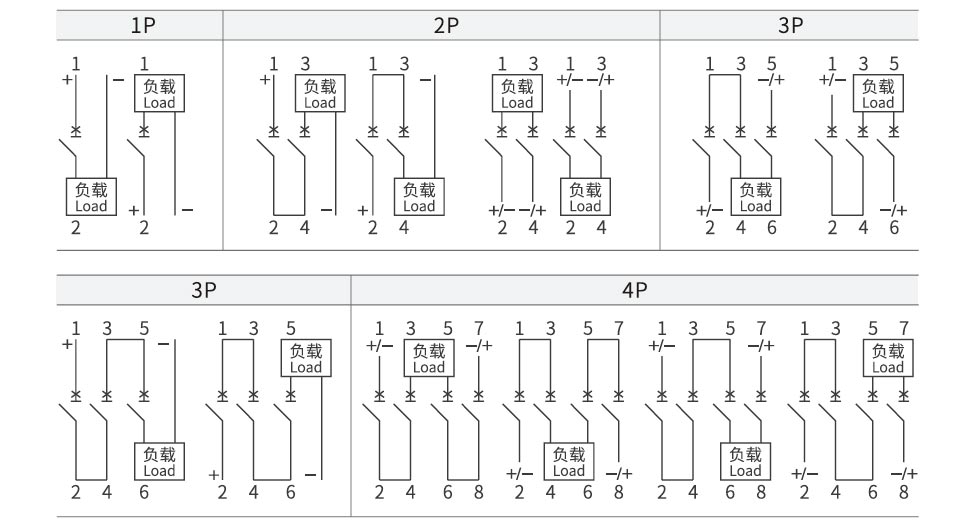

DC bekötési rajz

High Voltage DC Miniature Circuit Breaker

Leértékelő tényező

Hőmérséklet-csökkentési tényező táblázat

Hőmérséklet	-30 ℃	-25 ℃	-20 ℃	-15℃	-10 ℃	-5 ℃	0℃	5℃	10℃	15℃
Névleges üzemi áram együttható	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Hőmérséklet	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Névleges üzemi áram együttható	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Magasságcsökkentési faktor táblázat

Magasság /m	2000	3000	4000	5000
Névleges üzemi áram együtthatója	1	0.96	0.91	0.86
Névleges üzemi feszültség együttható	1	1	1	1
Névleges teljesítmény Frekvencia ellenállási feszültség együtthatója	1	0.9	0.82	0.71
Névleges impulzusállósági feszültség együttható	1	0.9	0.82	0.71
Névleges határérték rövidzárlati szegmens kapacitása és elektromos élettartama Együttható	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Leértékelési tényező táblázat az MCBS egymás melletti telepítéséhez

Az MCB száma	1	2~3	4~5	6~8	9-10
In≤25A együttható	1	0.96	0.9	0.8	0.7
32A≤In≤63A együttható	1	0.92	0.8	0.7	0.6

Tartozék

MX kiegészítő kioldó eszköz
Névleges vezérlőfeszültség Us	DC:24-48V AC:110-230V
Maximális kioldási idő	<10ms
Tekercs ellenállás	5Ω
Áramkorlátozás	≥1,6A
Mechanikai élettartam	10000-szer
Elektromos élettartam	4000-szer
Huzalozási nyomaték	0,8N ·m
Bekötési lehetőség	1,0 mm² kemény huzal
	1,0 mm² Puha huzal kapocssarukkal
Működési hőmérséklet tartomány	-30 ℃ ~ +70 ℃


Környezeti feltételek	Nem lehetnek robbanásveszélyes anyagok, és nem lehetnek károsak gázok vagy vezetőképes por, amely korrodálhatja vagy károsíthatja a szigetelést
Összeszerelési helyzet	A megszakító bal oldalán

Telepítési feltételek	DIN35mm szabványos sínes rögzítés

Segédérintkező OF
Érintkező megszakító képesség	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimális üzemi feszültség	5V


Minimális üzemi áram	10mA


Névleges szigetelési feszültség	500V
Névleges korlátozott rövidzárlati áram Ik	1000A
Megállapodott fűtési áram Ith	4A
Mechanikai élettartam	10000-szer
Elektromos élettartam	4000-szer
Huzalozási nyomaték	0,8N ·m
Bekötési lehetőség	1,0 mm²
Kapcsolatok száma	1 alaphelyzetben nyitott, 1 alaphelyzetben zárt

Működési hőmérséklet tartomány	-30 ℃ ~ +70 ℃
Környezeti feltételek	Nem lehetnek robbanásveszélyes anyagok, és nem lehetnek károsak gázok vagy vezetőképes por, amely korrodálhatja vagy károsíthatja a szigetelést

Összeszerelési helyzet	A megszakító bal oldalán

Telepítési feltételek	DIN 35mm szabványos sínre szerelés
