Mitől lesz nélkülözhetetlen egy 1000 V-os DC kombinálódoboz, 3 az 1-ben MCB típus a PV projektekhez

Mi az 1000 V-os DC kombinálódoboz, 3 az 1-ben kimenet MCB típusa?

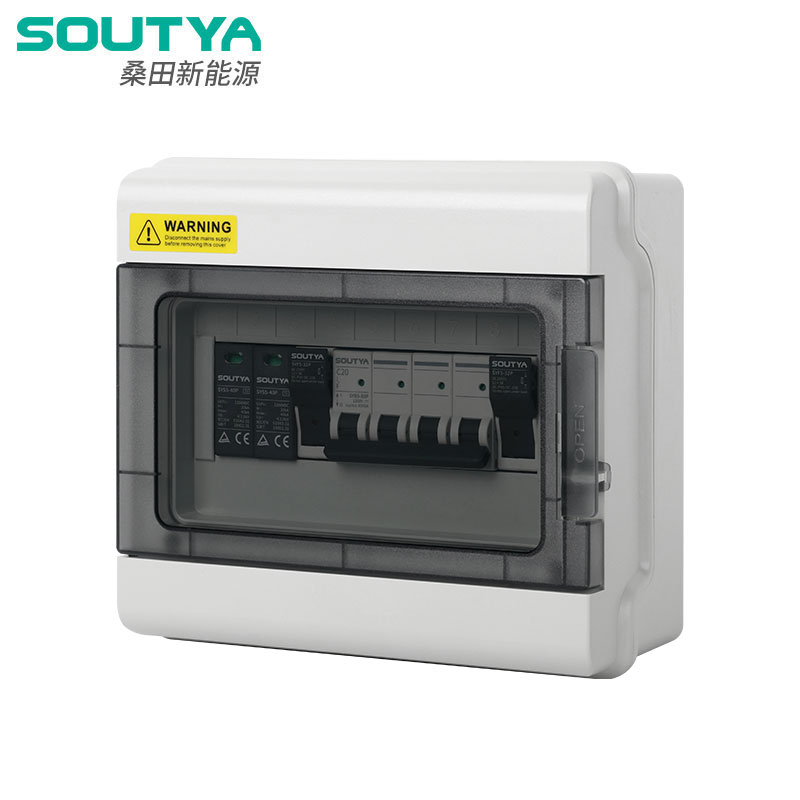

A 1000V DC kombinálódoboz 3 In 1 Out MCB típusúegy elektromos ház, amely három fotovoltaikus húráramkört gyűjt össze, és egyetlen egyenáramú buszon egyesíti őket. Egyenáramú működésre tervezett miniatűr megszakítóval (MCB) van felszerelve, amely minden egyes húr számára biztosít túláram- és rövidzárlatvédelmet. A 3 az 1-ben kimenet elterjedt a lakossági és kiskereskedelmi napelemes berendezésekben, ahol három szálat kell összehozni az inverter táplálása előtt.

A Soutya modellje 1000 V-os egyenáramú rendszerekhez készült, amelyek alapfelszereltségnek számítanak a közüzemi és elosztott generációs projektekben. Az MCB elölről hozzáférhető, lehetővé téve a kezelők számára, hogy manuálisan vagy hiba után leválasztsák a húrt anélkül, hogy teljesen kinyitnák a burkolatot. Ez a kialakítás egyszerűsíti a karbantartást, miközben megőrzi a személyzet magas szintű biztonságát.

Miért van szükség a napelemes projektekhez dedikált egyenáramú kombinálódobozra?

Kombinátordoboz nélkül minden napelem-szálnak saját, az inverterhez vezető, védett tápkábelre lenne szüksége. Ez a megközelítés megsokszorozza a kábel hosszát, a végpontokat és a védelmi hardvert. ADC kombináló dobozegy helyen központosítja a karakterláncok összekapcsolását, védelmét és elkülönítését. Ezenkívül egyetlen pontot biztosít a karbantartáshoz és a hibaelhárításhoz.

Az a1000V DC kombinálódoboz, az MCB védőeszközként és leválasztó kapcsolóként is szolgál. A magas húrfeszültségű rendszerekben a külön tokozás csökkenti a feszültség alatt álló kapcsokkal való véletlen érintkezés kockázatát, és megőrzi a vezetékezést. Leegyszerűsíti az elektromos előírások betartását is, mivel a vezetők és védőeszközök elrendezése tisztább és kiszámíthatóbb.

Hogyan előnyös a 3 az 1-ben konfiguráció a rendszertervezésben?

A 3 az 1-ben elrendezés azt jelenti, hogy a kombinálódoboz három pozitív és három negatív bemenetet vagy három kétvezetékes karakterláncot fogad be, és egy pozitív és egy negatív párt ad ki. Ez kétharmadával csökkenti a lefelé irányuló adagolókábelek számát ahhoz képest, mintha minden egyes szálat az inverterhez vezetnének. Szűk védőcsővel vagy korlátozott inverter bemenettel rendelkező projekteknél ez jelentős egyszerűsítést jelent.

Tervezési szempontból a3 az 1-ben MCB típusú kombinálódobozlehetővé teszi a telepítők számára, hogy alacsonyabb névleges kimeneti kábelt használjanak, mivel a kombinált áramerősség még mindig szerény 1000 V-os szinten. A burkolat a tömb közelébe szerelhető, hogy a húrhosszak rövidek maradjanak. A Soutya verziója olyan kis tömbökhöz használható, amelyeknek csak három karakterláncra van szükségük, de még mindig professzionális védelmet és tiszta felületet igényelnek.

Milyen szerepet játszik az MCB a túláramvédelemben?

Az MCB a1000V DC kombinálódobozegyenáramra van méretezve, ami eltér az AC MCB-től. Az egyenáramú íveket nehezebb eloltani, mert az áram nem halad át természetesen a nullán. Az egyenáramú MCB speciális ívoltó mechanizmusokat használ a hibaáramok megbízható megszakításához. Az MCB megvédi a szálkábeleket a fordított polaritás, rövidzárlat vagy szigetelési hibák által okozott túláramoktól.

A biztosítékokhoz képest az MCB az alaphelyzetbe állítás előnyét kínálja. Ha a hiba megszűnt, az MCB alkatrészcsere nélkül újra bekapcsolható. Ez csökkenti az állásidőt és megkíméli a készletet, ami kritikus fontosságú távoli vagy nehezen hozzáférhető telepítéseknél. Az MCB látható állapotjelzést is ad, így a karbantartók könnyebben azonosíthatják az érintett karakterláncot.

Mely biztonsági szabványok vonatkoznak az 1000 V DC kombinálódobozokra?

Tervezés és telepítés a1000V DC kombináló dobozmegköveteli a nemzetközi szabványok betartását. Az IEC 62548:2016 szabvány követelményeket határoz meg a fotovoltaikus tömbökre vonatkozóan, beleértve a túláramvédelmet, a kábelméretezést és a szigetelést. Míg a szabvány lefedi a teljes tömböt, irányelvei befolyásolják, hogy a kombinálódoboz hol és hogyan kerül telepítésre. Az IEC 61643-11:2011 szabvány a kisfeszültségű rendszerek túlfeszültség-védelmi eszközeire (SPD-kre) vonatkozik, és akkor érvényes, ha a kombinálódoboz villám- és kapcsolási túlfeszültség-védelmi SPD-ket tartalmaz.

Az SPD nélküli kombinálódobozok esetében a háznak továbbra is meg kell felelnie az ezen szabványok által előírt elektromos távolsági és hőtechnikai követelményeknek. Egy olyan jó hírű beszállító, mint a Soutya, megfelelő kúszótávolsággal, hőelvezetéssel és mechanikai szilárdsággal gyártja az 1000 V DC Combiner Box-ot, így a rendszerintegrátorok magabiztosan telepíthetik a terméket a megfelelő telepítésben.

Hogyan hasonlítsák össze a vásárlók a különböző kombinált doboz opciókat?

A kombinálódobozok összehasonlításakor a vásárlóknak a bemenetek és kimenetek számán túl kell nézniük. A védelmi mechanizmus kulcsfontosságú megkülönböztető tényező. Míg egyes egységek biztosítékokat használnak, aMCB típusvisszaállítható védelmet és egyszerűbb kezelést kínál. Az alábbi táblázat összehasonlítja az MCB-alapú és a biztosíték alapú egyenáramú kombinálódobozok jellemző tulajdonságait.

A vásárlóknak össze kell hasonlítaniuk az IP-besorolást, a terminál méretét, az üzemi hőmérséklet-tartományt és magának a DC MCB-nek a minőségét is. ASoutya kombináló dobozKiváló minőségű anyagokból készült, és szoros tömítéssel rendelkezik, amely segít megvédeni a belső alkatrészeket a nedvességtől és a portól.

Milyen telepítési szempontokat kell szem előtt tartania a mérnököknek?

Szerelése a1000V DC kombinálódobozjól szellőző, árnyékolt helyen meghosszabbítja élettartamát. A burkolatot úgy kell elhelyezni, hogy a kábelek ne feszüljenek meg a bemeneti pontokon, és hogy az IP-besorolás megmaradjon. A földelést a mellékelt terminálon keresztül kell csatlakoztatni a személyzet és a berendezések védelme érdekében.

Bekapcsolás előtt ellenőrizze az egyes húrok polaritását, és győződjön meg arról, hogy az MCB kikapcsolt helyzetben van. A 3 az 1-ben kiépítés azt jelenti, hogy a bemeneti áramköröket fel kell címkézni a félreértések elkerülése érdekében. Azokban a berendezésekben, ahol túlfeszültség-védelemre van szükség, a tervezési filozófiától függően egy SPD adható hozzá a kombinálódoboz előtt vagy után.

Miért fontos olyan megbízható beszállítót választani, mint a Soutya?

A kombinálódoboz hosszú távú teljesítménye a gyártási konzisztenciától és az anyagminőségtől függ. A Soutya az egyenáramú elosztó alkatrészekre specializálódott, és ismeri a napelemes erőművek működési feltételeit. Minden1000V DC kombinálódoboz 3 In 1 Out MCB típusúrobusztus házzal, megfelelően névleges csatlakozókkal és tesztelt DC MCB-vel készül. A cég termékdokumentációja és műszaki támogatása segíti a mérnököket az egység magabiztos integrálásában.

Azok a szállítók, akik csak általános váltóáramú besorolású alkatrészeket kínálnak, nem teljesítik a DC-specifikus követelményeket. A Soutya kiválasztásával a vásárlók hozzáférést kapnak egy olyan beszállítóhoz, amely a napenergia-iparra összpontosít, és bizonyítottan rendelkezik a nagyfeszültségű egyenáramú házak területén. Akombináló doboz kategóriaoldal további konfigurációkat biztosít a különböző projektléptékekhez.

Hivatkozások

• IEC 62548:2016 Fotovoltaikus (PV) tömbök – Tervezési követelmények [S].
• IEC 61643-11:2011 Kisfeszültségű túlfeszültség-védő készülékek – 11. rész: Kisfeszültségű energiarendszerekhez csatlakoztatott SPD-k [S].
