DC miniatűr áramköri megszakító

A SYB5-80 DC miniatűr megszakító, amelyet a kínai Zhejiang Soutya New Energy LLC gyártó szállít, védelmet nyújt AC 230/400V és DC 300-1200V áramkörök számára.
Főbb jellemzők
▶ Általános AC és DC (AC230/400V, DC300~1200V)
▶ Nincs pozitív vagy negatív polaritáskülönbség, kétirányú védelem, egyszerűbb a telepítés.
▶ Nagy áttörési rövid ív, nagyobb biztonság.

Kérdés küldése

termékleírás

A SYB5-80 DC miniatűr megszakító, amelyet kínai székhelyű szállít gyártó Zhejiang Soutya New Energy LLC, egy 300–1200 V DC és 230/400 V AC kétirányú és nem polarizált miniatűr megszakító, 10 KA AC / 6KA DC megszakítóképesség, nagyfeszültségű PV-védelemre tervezve rendszerek, akkumulátoros energiatároló rendszerek (BESS) és elektromos járművek töltőberendezés.

Jellegzetes

Rövidzárlat elleni védelem, túlterhelés elleni védelem
Végső megszakítóképesség: 10 KA AC / 6KA DC
Nem poláris, kétirányú védelem
Rövid ívű
Lángálló anyag

Alkalmazási forgatókönyvek

1. Lakossági és kereskedelmi PV kombináló dobozok

Védi a 300–1200 V DC sztring bemeneteket és a 230 V/400 V AC inverter kimeneteket; az egypólusú szélesség megduplázza a sűrűséget kis házakban.

2.PV akkumulátoros hibrid inverterek

Kétirányú, nem polarizált megszakító 300-1200 V DC akkumulátor busz fogantyúkon töltő- és kisütési áramok újrahuzalozás nélkül.

3. Kis egyenáramú elektromos töltők (≤ 20 kW)

600–1200 V DC kimeneti buszvédelem; A 6 kA-es törés megszünteti az ívhibákat közben plug-in/out események.

4. Telekommunikációs és adatközponti egyenáramú állványok

A póluskombinációk védik a 48 V/240 V/380 V-os szervert vagy UPS leágazásokat egészen 1200 V DC; A DIN-sínre szerelhető szekrény helyet takarít meg.

5. Kisfeszültségű egyenáramú mikrorácsok

380–1200 V DC elosztás LED-világításhoz, ventilátorokhoz vagy szivattyúkhoz; B/C/D görbék megfelelnek a különböző terhelési jellemzőknek.

6. Éles vagy nagy magasságú helyek

-30 °C és +70 °C között, 2000 m-ig nincs leértékelés, IP66-os burkolatokhoz illeszkedik autóbeállók, mezőgazdasági és tetőtéri üzemek.

Műszaki paraméter

Modell		SGB5-80

Pólus		1P	2P	3P	4P
Névleges üzemi feszültség Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Maximális keretáram		80A
Névleges áram be		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Névleges szigetelési feszültség Ui		690 VAC
		600V DC 900VDC 1200VDC
Névleges impulzusállósági feszültség Uimp		8kV

Kioldási jellemzők		B/C/D
Kioldás típusa		Hőmágneses
Ics Üzemi megszakítóképesség lcs		7,5 kA (AC) 6 kA (DC)
Icu Végső megszakítóképesség lcu		10kA(AC)6kA(DC)
Elektromos élettartam
Tényleges átlagérték		Átlag 4000-szer (AC)1000-szer (DC)

Szabványos meghatározott érték		1500-szor (AC) 300-szor (DC)

Mechanikai élettartam
Tényleges átlagérték		≥15000 alkalommal
Szabványos meghatározott érték		8500-szor (AC) 9700-szor (DC)

Túlfeszültség kategória		Ⅲ
Szennyezettségi fok		3
Védelmi szint		IP40;Termina IP20
Nedvesség és hőállóság		2. kategória
Relatív páratartalom		≤95%
Rezgésállóság		IEC60068-2-6 alapon
Mechanikai ütésállósági paraméterek		IEC60068-2-27 alapon

Bekötési kapacitás		25-35 mm²
Huzalozási nyomaték		3,0 Nm
Működési környezeti hőmérséklet		-30 ℃ ~ +70 ℃
Tárolási környezeti hőmérséklet		-40 ℃ ~ +85 ℃
Telepítési mód		DIN35
Magasság		≤2000 m
Súly		0,13 kg/oszlop
Dimenzió	Hossz	85 mm
	Szélesség	18 mm	36 mm	54 mm	72 mm
	Magasság	Max 78 mm
Csomag	Db/doboz	12	6	4	3
	Doboz/karton	10
	Karton/Raklap	80
Tárolás		A terméket jól szellőző raktárban kell tárolni 80%-ot meg nem haladó relatív páratartalom és a környezeti hőmérséklet -40 ℃ és +80 ℃ között kell lennie. Ezenkívül nem lehet savas, lúgos vagy korrozív gázok jelennek meg.

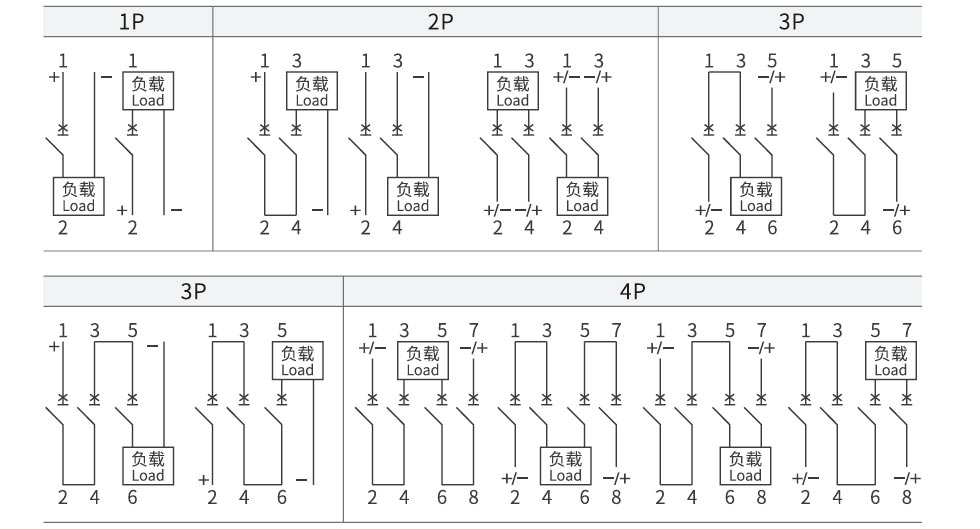

DC bekötési rajz

DC Miniature Circuit Breaker

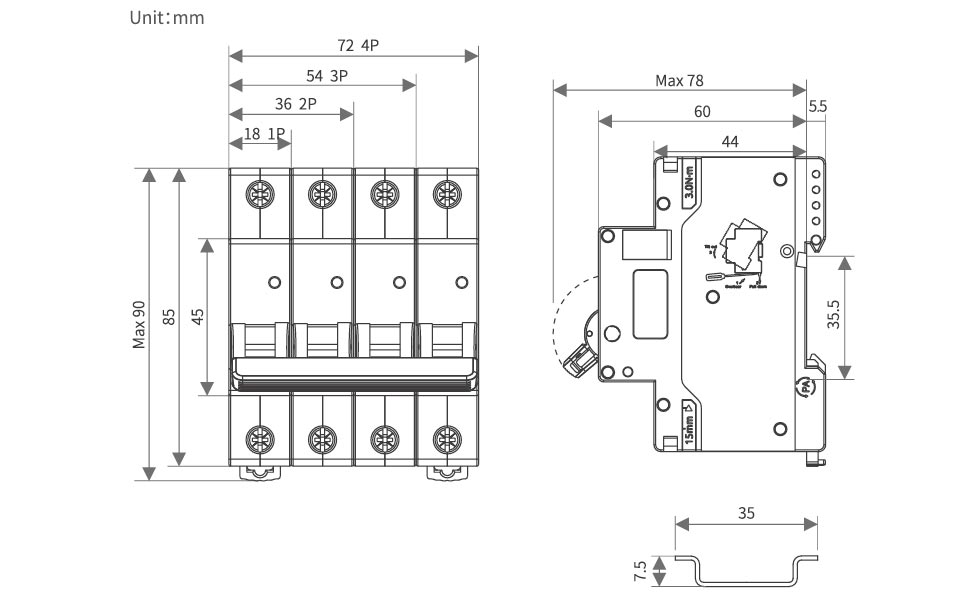

Megjelenés és beépítési méretek

DC Miniature Circuit Breaker

Leértékelő tényező

Hőmérséklet-csökkentési tényező táblázat

Hőmérséklet	-30 ℃	-25 ℃	-20 ℃	-15℃	-10 ℃	-5 ℃	0℃	5℃	10℃	15℃
Névleges üzemi áram együttható	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Hőmérséklet	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Névleges üzemi áram együttható	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Magasságcsökkentési faktor táblázat

Magasság /m	2000	3000	4000	5000
Névleges üzemi áram együtthatója	1	0.96	0.91	0.86
Névleges üzemi feszültség együttható	1	1	1	1
Névleges teljesítmény Frekvencia ellenállási feszültség együtthatója	1	0.9	0.82	0.71
Névleges impulzusállósági feszültség együttható	1	0.9	0.82	0.71
Névleges határérték rövidzárlati szegmens kapacitása és elektromos élettartama Együttható	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Leértékelési tényező táblázat az MCBS egymás melletti telepítéséhez

Az MCB száma	1	2~3	4~5	6~8	9-10
In≤25A együttható	1	0.96	0.9	0.8	0.7
32A≤In≤63A együttható	1	0.92	0.8	0.7	0.6
80A≤In≤125A együttható	1	0.9	0.8	0.7	/

Tartozék

MX kiegészítő kioldó eszköz
Névleges vezérlőfeszültség Us	DC:24-48V AC:110-230V
Maximális kioldási idő	<10ms
Tekercs ellenállás	50
Áramkorlátozás	≥1,6A
Mechanikai élettartam	10000-szer
Elektromos élettartam	4000-szer
Huzalozási nyomaték	0,8N ·m
Bekötési lehetőség	1,0 mm² kemény huzal
	1,0 mm² Puha huzal kapocssarukkal
Működési hőmérséklet tartomány	-30 ℃ ~ +70 ℃


Környezeti feltételek	Nem lehetnek robbanásveszélyes anyagok, és nem lehetnek károsak gázok vagy vezetőképes por, amely korrodálhatja vagy károsíthatja a szigetelést
Összeszerelési helyzet	A megszakító bal oldalán

Telepítési feltételek	DIN35mm szabványos sínes rögzítés

Segédérintkező OF
Érintkező megszakító képesség	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimális üzemi feszültség	5V
Minimális üzemi áram	10mA
Névleges szigetelési feszültség	500V
Névleges korlátozott rövidzárlati áram	1000A
Megállapodott fűtési áram Ith	4A
Mechanikai élettartam	10000 (szer)
Elektromos élettartam	4000 (szer)
Huzalozási nyomaték	0,8N ·m
Bekötési lehetőség	1,0 mm²
Kapcsolatok száma	1 alaphelyzetben nyitott, 1 alaphelyzetben zárt

Működési hőmérséklet tartomány	-30 ℃ ~ +70 ℃


Környezeti feltételek	Nem lehetnek robbanásveszélyes anyagok, és nem lehetnek károsak gázok vagy vezetőképes por, amely korrodálhatja vagy károsíthatja a szigetelést
Összeszerelési helyzet	A megszakító bal oldalán

Telepítési feltételek	DIN 35mm szabványos sínre szerelés
