1000V DC Combiner Box 1 In 1 Out leválasztó típus

Az 1000 V-os DC kombinálódoboz 1 az 1-ben leválasztó típus, a kínai szállítja gyártó Zhejiang Soutya New Energy LLC, napelemekhez tervezték rendszerek. ABS+PC anyagból készült, lángálló, ütésállóság és UV-védelem, ami nagy tartósságot biztosít kültéren környezetek.. Az egység egy egyenáramú túlfeszültség-védő eszközt és két egyenáramú biztosítékot tartalmaz tartók, és egy ketreces típusú DC leválasztó kapcsoló. Ez a konfiguráció biztosítja túláram és túlfeszültség védelem egyszálú PV rendszerekhez.

Műszaki paraméter

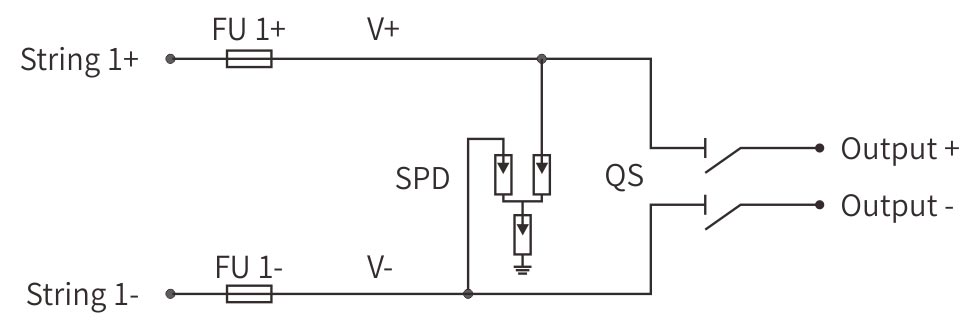

Bekötési rajz

Alkalmazási forgatókönyvek

1. Kisméretű tetőtéri PV – egysoros otthonok és butikok

Kompakt villák, városi házak, kioszkok és kávézók, amelyeknek a teljes teteje csak elfér egy PV húr.

Az 1-in / 1-out leválasztó doboz teljes biztonságot ad ennek az „egy húros csodának”. készlet: forgó leválasztó a háztulajdonos karbantartása során történő ki-/kijelöléshez, DC biztosítéktartók a húrhibaáram ellen, és egy SPD, amely elnyeli a tetőt villámcsapások. Az ABS-PC háza vállat vont az UV-sugárzástól és a jégesőtől, így a a legkisebb tető egy tartós, kódkompatibilis erőművé.

2. Hálózaton kívüli és önálló tápegységek

Napelemes utcai lámpák, öntözőszivattyúk, telekommunikációs átjátszók, autópálya kamerák – bármely egyszálú oldal, amelynek 24 órán keresztül futnia kell a rács nélkül.

Az IP66 égésgátló ház kivédi a por monszunokat és a sivatagi hőséget; a beépített földzárlatfigyelő leold, mielőtt a földzárlat elnémítaná a távoli átjátszó. Egy kábel be, egy kábel ki – a telepítők felszerelhetik, tesztelhetik és menjen el, bízva abban, hogy az eszköz évtizedekig online marad.

3.Solar-Farm segédáramkörök

A több MW-os erőműveken belül gyakran egy második, kisebb tömb táplálja a CCTV-t, invertert ventilátorok vagy jelzőfények.

Ez az altömb saját 1-in/1-out testőrt kap: elektromosan és fizikailag elválasztva a bevételi húroktól, így amikor a biztonsági kamera A vonalon biztosítékot kell cserélni, a fő inverterek folyamatosan adják az áramot. Egyszerű topológia, dedikált védelem, nulla termelés elveszett.
