1000V DC kombinálódoboz 2 az 1-ben kimenő MCB típus: Főbb jellemzők és kiválasztási útmutató

Mi az 1000 V-os DC kombinálódoboz, 2 az 1-ben kimenet MCB típusa?

A 1000V DC kombinálódobozegy elektromos ház, amely több fotovoltaikus húrt egyesít egyetlen kimenetben. A "2 In 1 Out" konfiguráció két bemeneti karakterláncot fogad el, és egy kombinált kimenetet ad le. AMCB típusminiatűr megszakítók használatát jelenti túláramvédelemre minden bemeneten. Ez az eszköz 1000 V DC maximális rendszerfeszültségre van méretezve, így alkalmas kereskedelmi és ipari napelemes berendezésekhez. A Soutyaele terméke megfelel ennek a specifikációnak, kompakt megoldást kínálva kis tömbökhöz.

SzerintIEC 62548:2016(Fotovoltaikus tömbök – Tervezési követelmények), a kombinálódobozokat úgy kell megtervezni, hogy kezeljék a várható rövidzárlati áramot, és szigetelést biztosítsanak a karbantartáshoz. A 2-in-1-out MCB típus megfelel ezeknek a követelményeknek azáltal, hogy két megszakítót integrál egyetlen házba. Ez a kialakítás csökkenti a vezetékezés bonyolultságát, és biztosítja, hogy minden egyes szál egyedileg védett legyen.

Miért válasszon 2-in-1-out konfigurációt napelemes projektekhez?

A 2-in-1-out konfiguráció ideális kisméretű fotovoltaikus rendszerekhez, ahol csak két húrt kell kombinálni. Használható tetőtéri telepítéseknél, földre szerelt tömbökben, korlátozott sztringszámmal, vagy alkombinátorként nagyobb rendszerekben. A két szál egyetlen kimenetben történő összevonásával ez a kombinálódoboz csökkenti az inverterhez vezető kábelek számát, így anyag- és telepítési költségeket takarít meg.

, az MCB védelemmel ellátott dedikált kombinálódoboz központi pontot biztosít a leválasztáshoz és a túláramvédelemhez. Ez megfelel a követelményeknekNEC 690. cikk(USA) ésIEC 60364-7-712(Európa) a napelemes rendszerek számára. Az MCB típus visszaállítható védelmet kínál, ellentétben a biztosítékokkal, amelyeket hiba után cserélni kell.

Hogyan javítja az MCB típus a biztonságot és a megbízhatóságot?

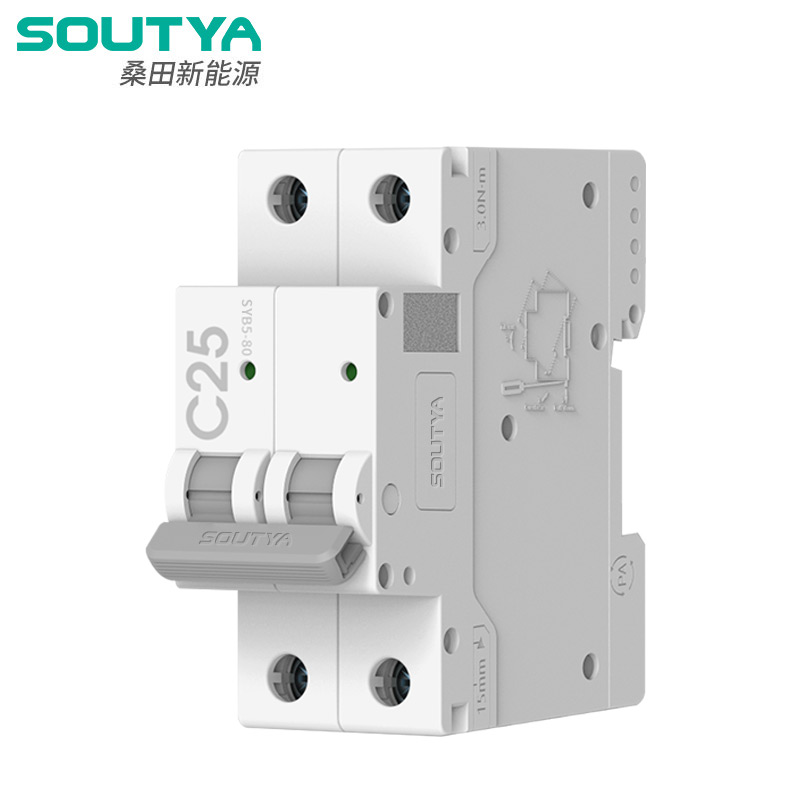

AMCB típus(Miniature Circuit Breaker) egy egyenáramú kombináló dobozban megbízható túláram és rövidzárlat elleni védelmet nyújt. A váltakozó áramú megszakítókkal ellentétben az egyenáramú megszakítókat úgy tervezték, hogy eloltsák a nulla keresztezés hiánya miatt hosszabb ideig fennálló egyenáramú ívet. A Soutyaele kombinálódoboza 1000 V DC névleges MCB-t használ, tesztelveIEC 60947-2DC kapcsolási szabványok.

A legfontosabb biztonsági előnyök a következők:

• Ív kioltás:Az egyenáramú MCB-k mágneses kifúvó- vagy ívcsúszdákat használnak az ívek eloltására.
• Hővédelem:A bimetál szalagok megakadályozzák a tartós túlterhelést.
• Kézi szigetelés:Karbantartás céljából minden bemenet külön-külön kikapcsolható.

, a ház IP65-ös besorolású, így védi a por és a víz behatolását, ami kritikus a kültéri napelemes berendezéseknél. A 2-in-1-out kialakítás minimalizálja a belépési pontok számát, csökkentve a nedvesség behatolásának kockázatát.

Mely tényezők számítanak a kombájndoboz kiválasztásakor?

Amikor kiválasztja a1000V DC kombinálódoboz 2 In 1 Out MCB típusú, vegye figyelembe a következő műszaki paramétereket és érvényesítési kritériumokat:

, ellenőrizze az olyan tanúsítványokat, mint az UL 1741 vagy a TÜV Rhineland, amelyek a globális biztonsági szabványoknak való megfelelést jelzik. A szükséges projektekheztúlfeszültség elleni védelem, győződjön meg arról, hogy a kombinálódoboz tartalmaz egy integrált SPD-t – a Soutyaele SPD-vel vagy anélkül is kínál opciókat.

Feltett kérdések

Következtetés

A1000V DC kombinálódoboz 2 In 1 Out MCB típusúpraktikus megoldás kisméretű napkollektoros berendezésekhez, amelyek megbízható túláramvédelmet és szálkonszolidációt igényelnek. A nemzetközi szabványoknak megfelelő termék kiválasztásával garantálja a biztonságot, a tartósságot és a helyi előírásoknak való megfelelést.
