1000V DC Combiner Box 4 In 2 Out leválasztó típus

Az 1000 V-os DC Combiner Box 4 In 2 Out izolátor típus, amelyet Kína szállít gyártó Zhejiang Soutya New Energy LLC, egy 1000 V DC PV kombináló egység tűzálló PC-házzal és IP66-os védelemmel rendelkezik, amely biztosítja nagy tartósság és megbízható kültéri teljesítmény. A készülék integrálódik kritikus biztonsági komponensek, beleértve 2 egyenáramú túlfeszültség-védő eszközt, 8 DC biztosítéktartók és 2 ketreces típusú DC leválasztó kapcsoló. Úgy tervezték, hogy átfogó szigetelésvédelmet, szivárgásvédelmet és földelést biztosít védelem 4 húros fotovoltaikus rendszerekben.

Műszaki paraméter

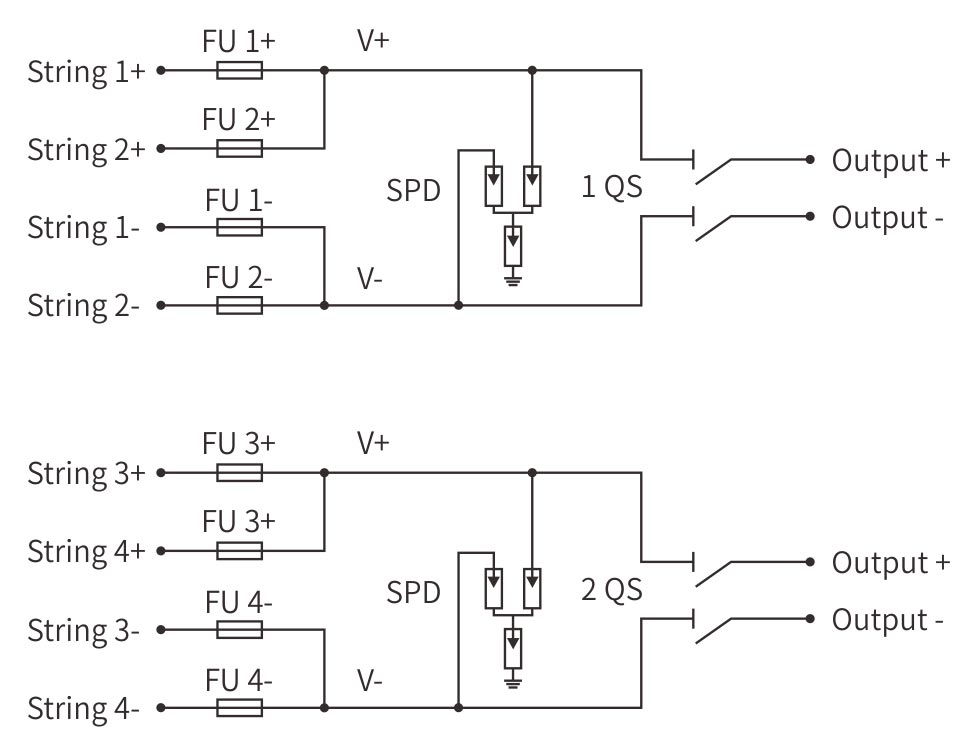

Bekötési rajz

Alkalmazási forgatókönyvek

1,4 húros kereskedelmi tetőtető

Nagydobozos üzletek, műhelyek és raktárak számára készült, amelyek négy napelemes húrt működtetnek széles tetőkön át. A doboz két független kimenetté egyesíti őket, tehát egy Az inverter táplálhatja a műhelyt, míg egy másik az irodát támogatja. Iker A forgó szigetelők másodpercek alatt kikapcsolnak, az IP66 pedig megakadályozza a porvihart és tömlők ki.

2.Solar Farm résztömbök

Kombinátor asztalokra csúsztatható 1-10 MW-os napelemes farmokon. Négy altömb jön be, két homerun kábel kialszik – mindegyik saját leválasztóval rendelkezik –, ami lehetővé teszi az O&M személyzetet állítsa le a fél mezőt húrcsere miatt anélkül, hogy hozzáérne a többihez. A kettős SPD elnyeli a közeli villámcsapásokat.

3. Nagy teljesítményű mezőgazdaság

Rögzíthető istállófalakhoz vagy forgó-öntözött szántóföldekhez, ahol négy húr szivattyúzik és gabonaszárítók. Húronként külön biztosítékok egyben leállítják a földzárlatot vonal megöli az egész termény vízkészletét. UV-stabil IP66 shell nevet műtrágyapornál és napi lemosásnál.

4.Solar-Storage Hibridek

Az akkumulátorházra szerelhető: négy húr bemenet, A kimenet a hibrid inverterhez, B kimenetet az MPPT töltőhöz. Bármelyik utat el lehet különíteni egy csavarral saját fogantyúja, így a technikusok elemet cserélhetnek vagy újraindíthatják az invertert anélkül a kritikus terhelés sötétítése.

5. Távoli távközlési / hálózaton kívüli állomások

Szíjak az oszlophoz a négy karcsú panel mögött, amelyek redundáns egyenáramú gyűrűket táplálnak rádiókhoz és szenzorokhoz. Tűzálló, IP66-os ház -40 °C-ot is bír az éjszakák és a sivatagi napsütés, miközben a két kimeneti láb egyenletesen életben tartja a kommunikációs eszközöket amikor az egyik oldal le van szerelve szervizelésre.
