DC AFCI kombinálódoboz 12 in 1 out

Az 1500 V DC AFCI kombinálódoboz 12 az 1-ben, Kína szállítja gyártó Zhejiang Soutya New Energy LLC, egy 1500 V DC ívhiba-védett aggregációs egység közüzemi méretű fotovoltaikához. Porszórt, UV-stabil alumíniumötvözetből öntött és IP65-ös védettséggel zárt A burkolat ellenáll a parti sópermetnek és a sivatagi homokviharoknak anélkül korrózió vagy víz behatolása. Belsőleg tizenkét egyenáramú PV biztosíték egyedi húr túláram védelem, míg hőmágneses öntött tok 250 A névleges megszakító (MCCB) rövidzárlatot és túlterhelést biztosít elszigeteltség. Az egyenáramú mágneskapcsoló lehetővé teszi a távoli leállítást az inverterről vagy a SCADA-ról szoba és iker II. osztályú SPD (±/PE) rögzíti a villámlökéseket. An Az integrált felügyeleti vezérlőegység (MCU) minden egyes karakterláncot tizenkettőig mintát vesz Hall-effektus áramérzékelők, két feszültségérzékelő és két NTC hőmérséklet szondák, lehetővé téve a valós idejű teljesítmény-összehasonlítást, az ívhiba észlelését és gyors érintkező nyitás 50 ms-on belül. Az összes adatot egy elszigetelten exportálják RS485 interfész Modbus-RTU protokollal és előlapi LED/LCD kijelzővel helyi riasztási kódok és string-áram hisztogramok. Gyári vezetékes pozitív, A negatív és PE gyűjtősínek megbízható földelési folytonosságot biztosítanak, így a A box nélkülözhetetlen intelligens leválasztás, védelem és adatközpont a nagy PV számára altömbök 12 × 20 A bemenetig.

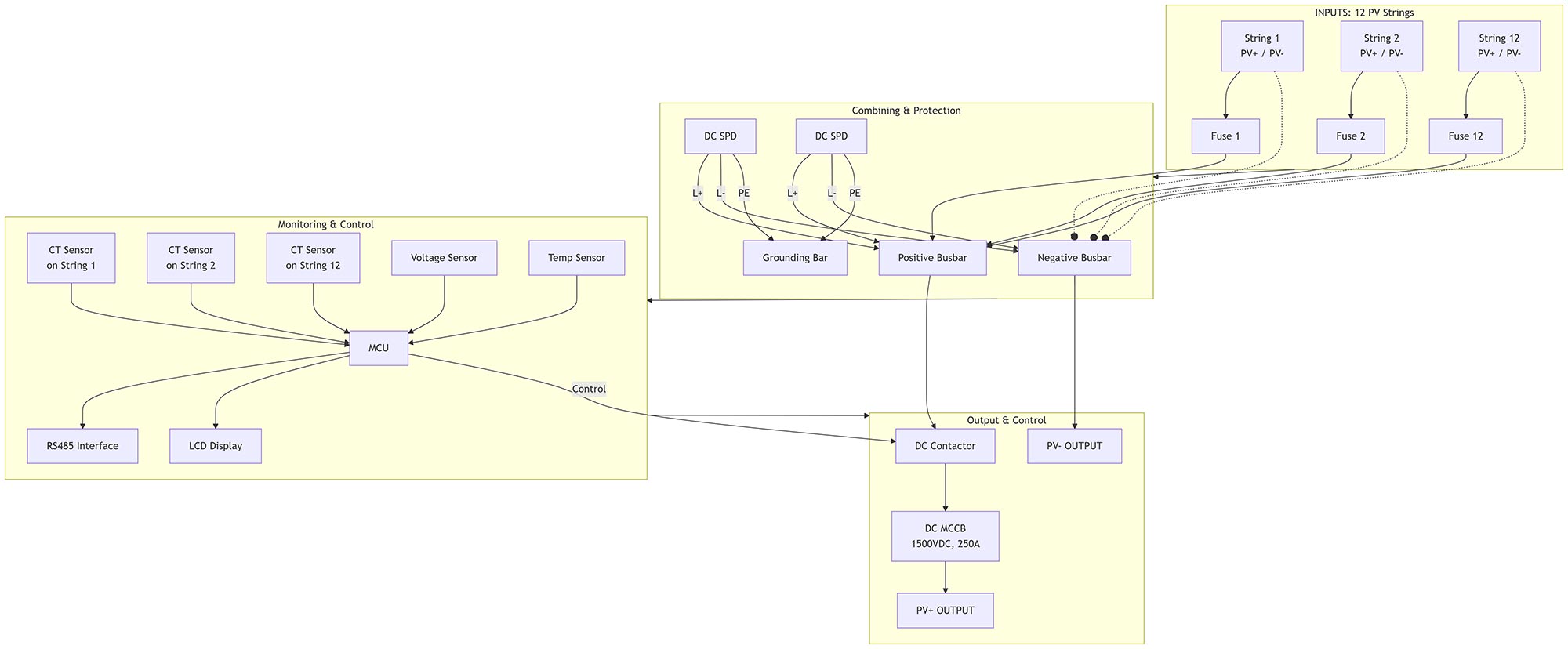

Bekötési rajz

Alkalmazási forgatókönyvek

Hasznossági léptékű PV mező – Intelligens altömb hub

A nyomkövető sorok közé lábazatra szerelt doboz tizenkét 1500 V-os húrt egyesít egyetlen 250 A-es homerunba. Az egyes PV biztosítékok leválasztják a hibás húrokat míg a penészház megszakítója rövidzárlatot és túlterhelést biztosít védelem; a DC mágneskapcsoló gyorslekapcsolási jelet kap a inverter vagy SCADA, amely 50 ms-on belül megnyitja a tömböt. Az iker SPD-k rögzítik a villámokat túlfeszültségek hosszú egyenáramú futásokon és a 12 Hall CT-vel táplált MCU ívhibát jelez aláírások és kiegyensúlyozatlansági trendek RS485-ön keresztül a vezérlőterembe, bérbeadás A karbantartó csapatok a hozamcsökkenés előtt azonosítják a meghibásodott modult.

Nagy kereskedelmi tetőtéri tető – Multi-MPPT aggregációs pont

A kiterjedt lapostetőkön acéltálcákra ballasztozott burkolat a központi 250 kW-os inverter. Feszültség- és hőmérséklet-érzékelők nyomvonala egészség; az LCD valós idejű aktuális hisztogramokat jelenít meg, így a létesítményvezetők ezt megtehetik összehasonlítani az MPPT teljesítményét a fedél kinyitása nélkül. IP65 alumínium ellenáll 55 °C-os tetőtéri hő és eső, miközben a kontaktor lehetővé teszi a távoli leállítást a tűzoltó biztonság érdekében a tetőbeavatkozások során.

Agrovoltaikus lombkorona – Emelt nyomkövető kombináló

A növénysorok feletti oszlopgerendákra felfüggesztve az egység ellenáll az öntözésnek köd és ammónia gőzök. Az MCCB kezeli a hosszú kábel okozta rohamokat kapacitás, amikor a nyomkövetők újraindulnak napkeltekor; hőmérséklet-érzékelők a belsejében dobozon és a gyűjtősínen a riasztó, ha a ház hőemelkedése meghaladja a 20 K-t, kiold csökkentett teljesítményű üzemmód. Az ívhiba észlelése megakadályozza a soros ívek kialakulását meggyújtja a száraz lombozatot, a lezárt alumínium ház pedig megtartja a port és a rovarokat feszültség alatt álló alkatrészekből.

Ipari mikro-rács udvar – DC-csatolt tároló előtér

A padlóra rögzített elemtartók mellett a kombináló 12 húrt egyesít a PCS töltőt tápláló 1500 V DC buszba. A jelenlegi érzékelők ezt igazolják minden karakterlánc egyenlő mértékben járul hozzá a töltési ciklusokhoz; ha az eltérés meghaladja az 5%-ot az MCU jelzi az EMS-nek, hogy kiegyenlítse vagy izolálja a gyenge karakterláncot. Az MCCB és A kontaktor kétpontos szigetelést biztosít az akkumulátor biztonságos karbantartása érdekében Az SPD-k megvédik az érzékeny IGBT-vermet a villámcsapástól.
