PV felügyeleti doboz

A kínai Zhejiang Soutya New Energy LLC gyártó által szállított SYCM7 PV Monitoring Box IP65 háza tartalmaz egy dedikált adatgyűjtő a fotovoltaikus és energiatároló rendszerek felügyeleti felügyeleti platformjához. Lehetővé teszi Interfész aggregáció, protokoll átalakítás, adatgyűjtés, adattárolás, központosított felügyelet és központosított különböző berendezések karbantartása a fotovoltaikus és energiatároló rendszereken belül.

Hálózati alkalmazások

Alkalmazható fotovoltaikus és energiatároló rendszerekre:

1. Támogatja a közeli működést mobilalkalmazáson keresztül a beépített WLAN-on keresztül.
2. Támogatja a hálózatépítést Rs485-ön keresztül:
- Csatlakoztatható Huawei inverterekhez, PID-hez és egyéb eszközökhöz.
- Csatlakoztatható külső gyártók invertereihez, környezeti felügyeleti műszereihez, dobozos alállomásaihoz (STS) és mérőihez a szabványos Modbus-RTU protokoll. - A DL/T645 protokoll használatával csatlakozik a mérőkhöz.
- A szabványos IEC103 protokollt használó eszközökhöz csatlakozik.
3. Támogatja az Etherneten keresztüli hálózatépítést inverterek, intelligens energiatároló vezérlők (Smart PCS), intelligens csatlakoztatásához string energiatároló rendszerek, MBUS CCO és STS.
4. Támogatja az MBUS hálózatot a Huawei inverterek és az MBUS kommunikációt támogató PID-PVBOX csatlakoztatásához.
5.Támogatja a kétsíkú redundáns hálózatot a megbízható átvitel érdekében.
6. Támogatja az irányítási rendszerekhez való csatlakozást:
- Vezetékes vagy vezeték nélküli hálózaton keresztül csatlakozik felügyeleti rendszerekhez vagy harmadik féltől származó eszközökhöz Modbus-TCP protokoll használatával.
- Vezetékes hálózaton keresztül, helyi hálózaton keresztül csatlakozik felügyeleti rendszerekhez vagy harmadik féltől származó eszközökhöz IEC104 protokoll használatával.
- Vezetékes hálózaton keresztül csatlakozik felügyeleti rendszerekhez vagy harmadik féltől származó eszközökhöz GOOSE protokoll használatával.

Jegyzet:
Nem támogatja a 4G/3G/2G vagy LTE magánhálózatokon keresztüli hálózatépítést az IEC104 protokollt használó felügyeleti rendszerekhez való csatlakozáshoz.

Tipikus hálózati forgatókönyvek

Támogatja az üvegszálas gyűrűs hálózatokat, a száloptikás csillaghálózatokat és az Ethernet csillag hálózatokat.

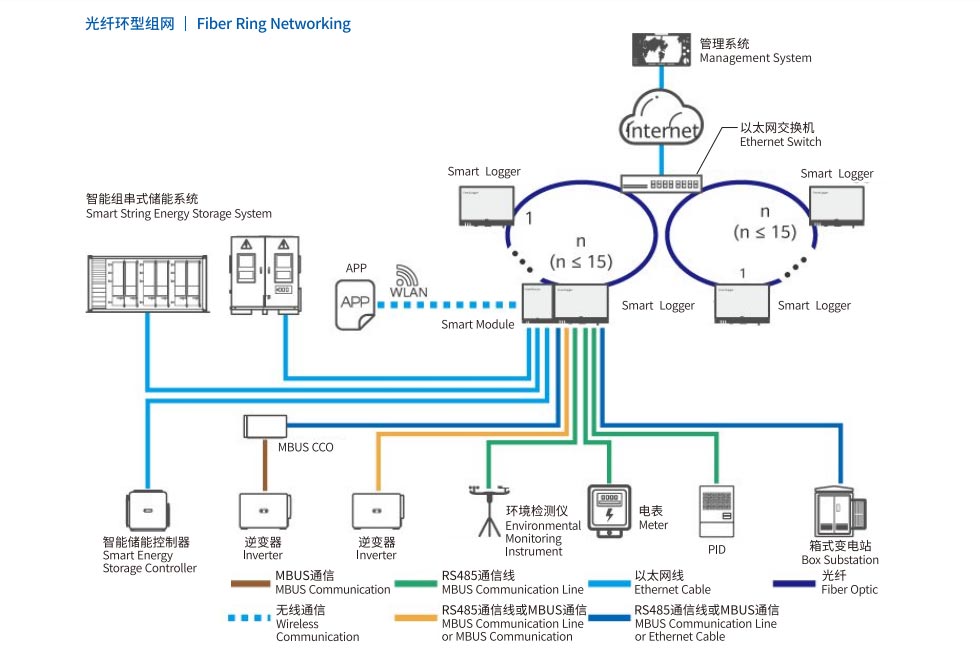

1. Fiber Ring hálózat

Jegyzet:
A SmartLoggerekből álló optikai gyűrűs hálózat akár 15 SmartLoggert is képes összekapcsolni, amelyek mindegyike csatlakozhat inverterek, környezetfigyelő műszerek, mérők és egyéb eszközök.
Az üvegszálas kapcsolónak támogatnia kell a szabványos RSTP protokollt, és engedélyezve kell lennie. Állítsa magasabbra a kapcsoló híd prioritását, mint A SmartLogger 0x8000 értéke (ajánlott: 0x7000; minél alacsonyabb az érték, annál magasabb a híd prioritása). A konfiguráció Az RSTP és a hídprioritás módszerét konzultálnia kell a gyártóval. Ha a kapcsoló nem támogatja az RSTP-t, a szálgyűrűs hálózatot lánc vagy csillag topológiává kell alakítani.
A többszálas gyűrűs hálózatok egy Ethernet switchen keresztül aggregálhatók, majd csatlakoztathatók a felügyeleti rendszerhez.

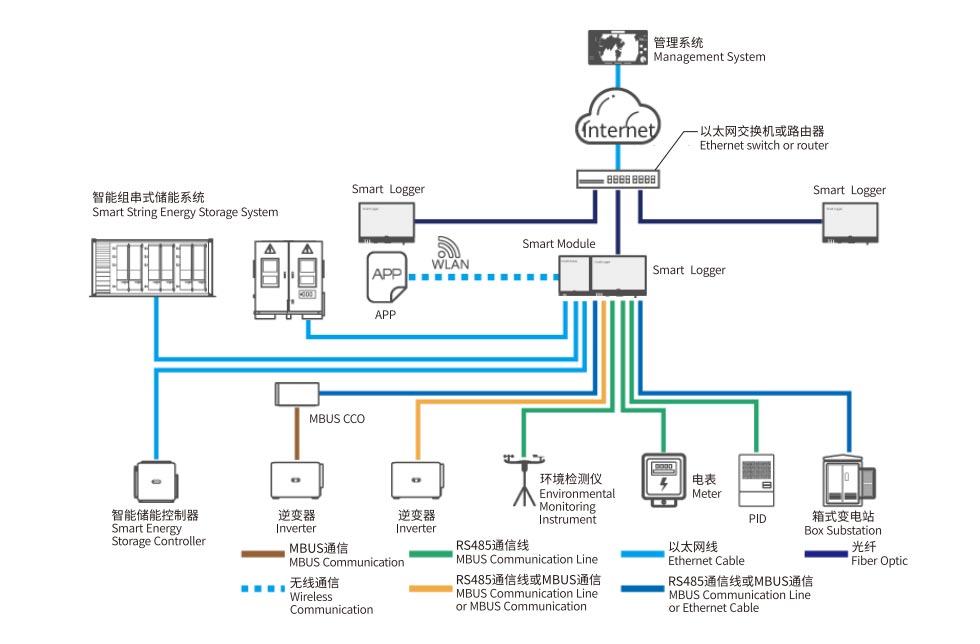

2. Fiber vagy Ethernet Star hálózat

Jegyzet:
Több SmartLogger összevonható egy Ethernet switchen keresztül, majd csatlakoztatható a felügyeleti rendszerhez.
Amikor a SmartLoggereket optikai szálon keresztül csatlakoztatja az Ethernet switch-hez, a maximális kommunikációs távolság 12 kilométer opcionális 100 Mbps optikai modul) vagy 10 kilométer (opcionális 1 Gbps optikai modullal); ha Etherneten keresztül csatlakozik kábel, a maximális távolság 100 méter.
A SmartLogger támogatja a vezeték nélküli hálózatokat, beleértve a 4G/3G/2G és LTE magánhálózatokat.

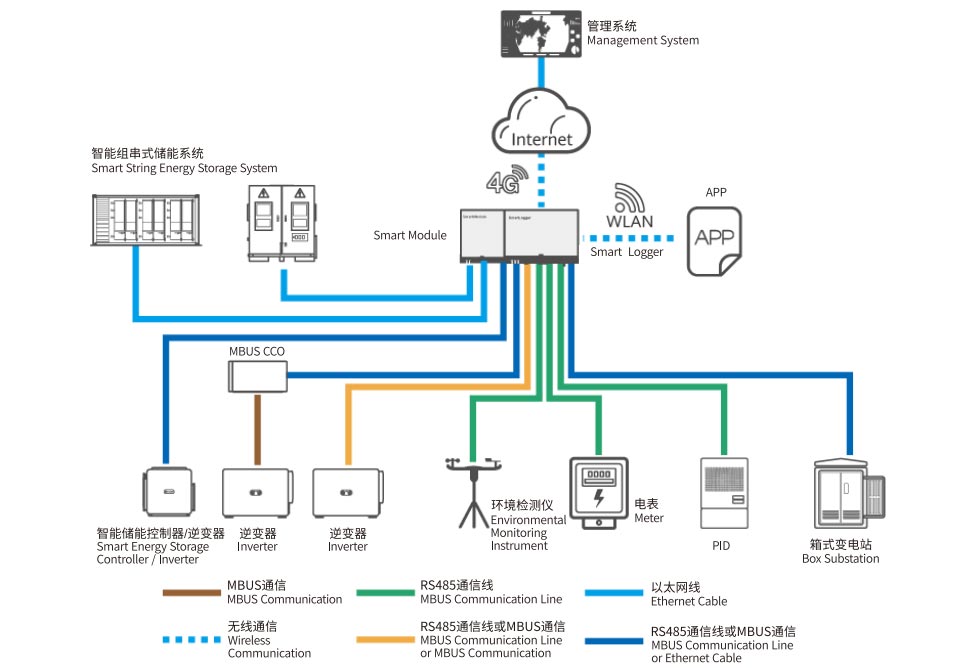

3.4G hálózat

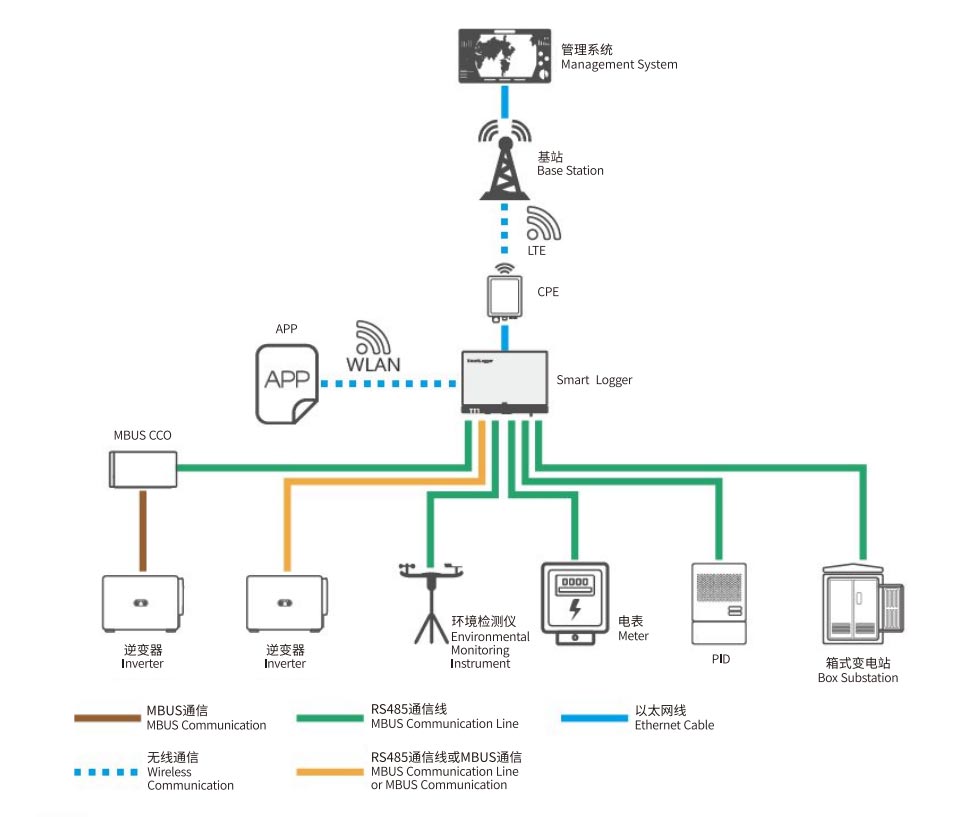

4.LTE magánhálózati hálózat

Jegyzet:
A SmartLogger WAN portja POE modulon és POE túlfeszültségen keresztül csatlakozik a CPE-hez (ügyfélhelyi berendezés) védő.
A SmartLogger IP-címét és a CPE IP-címét ugyanazon az alhálózaton belül kell beállítani.
