Hogyan kell megfelelően méretezni egy egyenáramú kombinálódobozt a napelemes rendszerhez

Gondolkozott már azon, hogy napelem-rendszere olyan hatékonyan és biztonságosan működik-e, mint kellene? Napelemes rendszer tulajdonosként vagy telepítőként valószínűleg a panelekre és az inverterekre összpontosított. De van egy kritikus összetevő, amely gyakran nem kapja meg a megérdemelt reflektorfényt: aDC kombináló doboz. A napelemes tömbjének ez a nem énekelt hőse kezeli a panelek komplex energiaáramlását, biztosítva, hogy minden zökkenőmentesen és védetten működjön. A rossz választás energiaveszteséghez, biztonsági kockázatokhoz és frusztráló rendszerleálláshoz vezethet. atSoutya, közelről megértjük ezeket a fájdalompontokat. Több éves mérnöki és helyszíni tapasztalatunk révén láthattuk, hogyan lehet helyesen méretezniDC kombináló dobozegy megbízható napelemes rendszer robusztus gerincét képezi. Ez az útmutató professzionális, mégis egyértelmű módon végigvezeti Önt, hogyan méretezheti pontosan ezt a kulcsfontosságú alkatrészt az Ön egyedi igényei szerint.

Mi is pontosan az egyenáramú kombinálódoboz, és miért számít a méretezés?

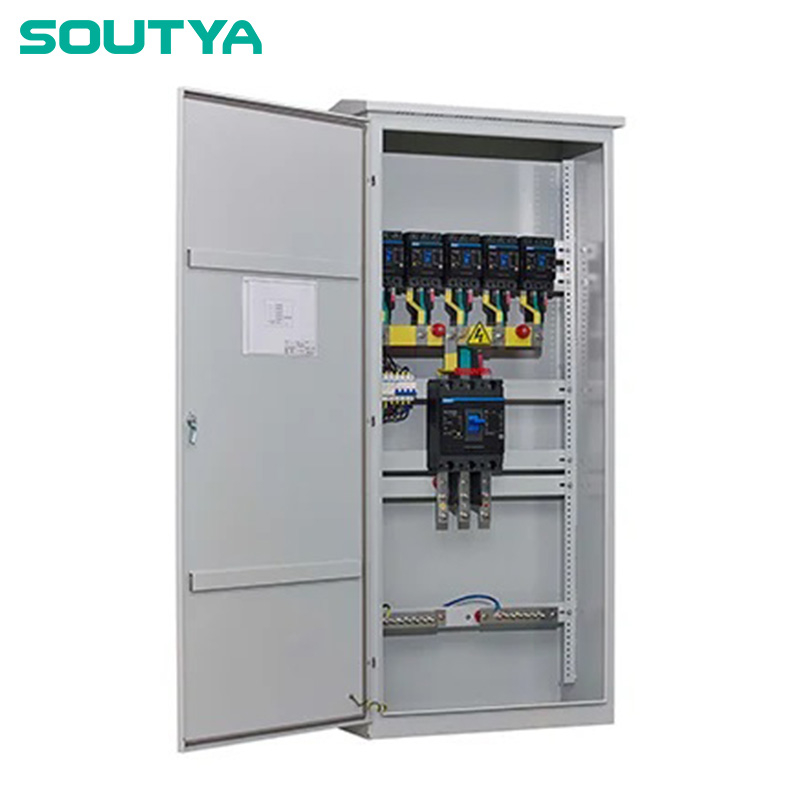

Kezdjük az alapokkal. ADC kombináló doboza napelemek és az inverter közé szerelt burkolat. Elsődleges feladata, hogy több szoláris szál (sorba kapcsolt panelcsoportok) kimenetét egyetlen vezetőpárba egyesítse, amelyek táplálják az invertert. De sokkal többet tesz. Minden egyes húrhoz kritikus védelmi eszközöket, például biztosítékokat vagy megszakítókat tartalmaz, amelyek védelmet nyújtanak a veszélyes fordított áramok és túlterhelések ellen. Ezenkívül központi, biztonságos pontot biztosít a rendszer figyeléséhez, karbantartásához és leválasztásához.

Tehát miért olyan kritikus a méretezés? Egy alulméretezett kombinálódoboz túlmelegedhet, szükségtelenül kioldhat a védőberendezések, vagy akár tűzveszélyes is lehet. A túlméretezett doboz, bár biztonságos, azt jelenti, hogy pénzt költött olyan kapacitásra, amelyre nincs szüksége, és a szükségesnél több helyet foglal el. A megfelelő méretezés tökéletes egyensúlyt teremt a biztonság, a teljesítmény és a költséghatékonyság között. Ez biztosítja az ÖnDC kombináló dobozokképes kezelni a tömb által termelt maximális elektromos áramot és feszültséget normál és extrém körülmények között is.

Milyen fő elektromos paramétereket kell először kiszámítania?

Mielőtt még megnézné a termékkatalógusokat, össze kell gyűjtenie néhány alapvető adatot a paneltömb kialakításából. Ez nem olyan ijesztő, mint amilyennek hangzik. Elsősorban négy fő paraméterrel fog dolgozni: Maximális teljesítményáram (Imp), rövidzárlati áram (Isc), nyitott áramköri feszültség (Voc) és maximális rendszerfeszültség. Ezek az értékek a napelemek adatlapján találhatók, és a helyi hőmérséklet befolyásolja őket.

• String áram:Ez határozza meg a bemeneti biztosítékokhoz/megszakítókhoz és a belső gyűjtősínekhez szükséges névleges áramerősséget. A kulcsérték itt aRövidzárlati áram (ISc)egyetlen panelből. Ezután alkalmazza a biztonsági tényezőket.

• Húr feszültség:Ez határozza meg a doboz alkatrészeihez szükséges névleges feszültséget. A kritikus érték aNyitott áramköri feszültség (Voc)egyetlen panelből, az Ön webhelyén várható leghidegebb hőmérséklethez igazítva. A beállított panel Voc értéket megszorozza az egyetlen sorozatban lévő panelek számával.

Egyszerűsítsük ezt egy gyakorlati példával. Tegyük fel, hogy 400 W-os paneleket használunk a következő specifikációkkal:

• Isc = 10,5 A

• Vo = 40,5 V

• A Voc hőmérsékleti együtthatója = -0,3%/°C

Most vegyünk egy helyet, ahol a legalacsonyabb rögzített hőmérséklet -10°C, és 12 panelünk van karakterlánconként. A számítás így nézne ki:

1. táblázat: Példa a kulcsfontosságú elektromos paraméterek kiszámítására

Ezek a számított értékek – kb. 537V és 10,5A/húr – képezik az alapot a megfelelő kiválasztásához.DC kombináló doboz.

Hogyan válasszuk ki a megfelelő Soutya DC kombinálódoboz modellt?

Ha megvannak az alapvető elektromos paraméterek, a következő lépés az, hogy összeillesztjük őket egy kompatibilis kombinálódobozsal. Itt vanSoutyaA termékek ragyogóak, világos, robusztus specifikációkat kínálnak a valós alkalmazásokhoz. Számos doboz specifikációt kell figyelembe vennie.

• Maximális bemeneti karakterláncok:Hány különálló karakterláncot kell kombinálni? Dobozaink 4 az 1-ben, 6 az 1-ben, 8 az 1-ben, 8 az 1-ben, 10 az 1-ben és még nagyobb konfigurációkban kaphatók.

• Maximális rendszerfeszültség (Vdc):Ennek meg kell haladnia a tiédetAdjusted String Voc537 V-os példánkhoz egy 600 V-os vagy 1000 V-os névleges doboz lenne megfelelő, az 1000 V-os pedig nagyobb teret biztosít a jövőbeni bővítéshez.

• Névleges karakterlánc bemeneti áram (A):A biztosíték vagy a megszakító névleges értéke húronként. A karakterlánc Isc értékének legalább 156%-ának kell lennie (a NEC irányelvei szerint). A 10,5A Isc-ünknél: 10,5A * 1,56 =16,38A. A következő szabványos méretet kell kiválasztania, általában a20Abiztosíték.

• Fő kimeneti áram névleges (A):A fő kimeneti megszakító vagy biztosíték névleges értéke. Ennek alapja aaz összes karakterlánc bemeneti áram összegemegszorozva egy biztonsági és sokszínűségi tényezővel.

Tegyük fel, hogy a példaprojektünknek 6 azonos karakterlánca van. Így válasszuk ki aSoutyamodell:

2. táblázat: Soutya kombinálódoboz-választási útmutató (Példa: SY-COM-6S)

Mint látható, aSoutyaA SY-COM-6S modell nemcsak megfelel, hanem meghaladja a példarendszerünk követelményeit, létfontosságú biztonsági ráhagyást és értékes opcionális funkciókat biztosítva. A miénkDC kombináló dobozokEzzel a filozófiával épülnek: teret biztosítanak a megbízhatóságnak és a betekintési lehetőségeknek.

Melyek a gyakori GYIK az egyenáramú kombinálódobozokkal kapcsolatban?

A konkrétumokban való eligazodás sok kérdést vethet fel. Íme a három leggyakrabban előforduló, amivel találkozunkSoutya.

1. GYIK: Csatlakozhatok-e különböző panelszámú vagy különböző márkájú sztringeket ugyanahhoz az egyenáramú kombinálódobozhoz?
Műszakilag lehetséges, de általában nem ajánlott, kivéve, ha a dobozt kifejezetten erre tervezték. Az elsődleges probléma a feszültség eltérése. A különböző feszültségű húrok (a panelszámok vagy specifikációk miatt) megpróbálják kiegyenlíteni, ha kombinálják, ami a kimeneti teljesítmény elvesztéséhez és az alacsonyabb feszültségű húr potenciális feszültségéhez vezet. Az optimális teljesítmény érdekében minden húr szabványhoz csatlakozikDC kombináló dobozazonosnak kell lennie panelmodellben, mennyiségben és tájolásban.

2. GYIK: Mindig szükségem van biztosítékra a kombinálódobozom minden húrjához?
Nem mindig. A National Electrical Code (NEC) kulcsfontosságú kivételt biztosít. Ha csak két húr van párhuzamosan, akkor általában nincs szükség húrbiztosítékokra, mert a lehetséges maximális fordított áram az egyik egészséges húrból a hibásba valószínűleg nem haladja meg a hibás húr ampacitását. Ha azonban három vagy több karakterlánc van párhuzamosan, akkor minden egyes karakterlánchoz biztosítékok vagy megszakítók vannakkötelezőhogy megvédje a túlzott fordított áramot. Minden szabványSoutyaA kombinálódobozok előre konfigurálva vannak a szükséges védelemmel lánconként a teljes megfelelés és biztonság érdekében.

3. GYIK: Mennyire fontos az IP (Ingress Protection) besorolás egy kombinálódoboznál, és mire kell figyelnem?
Rendkívül fontos. ADC kombináló dobozszabadban van felszerelve, esőnek, pornak és esetleg hónak kitéve. A rossz tömítés nedvesség behatolásához vezethet, ami korróziót, rövidzárlatot és rendszerhibát okozhat. A legtöbb kültéri alkalmazáshoz minimum besorolás:IP65ajánlott. Ez a besorolás garantálja a teljes védelmet a por behatolása ellen és védelmet bármely irányból érkező alacsony nyomású vízsugár ellen.Soutyaa házak jellemzően minősítettekIP65vagy magasabb, hosszú távú tartósságot biztosítva zord környezeti körülmények között is.

Hogyan befolyásolják választását a fizikai és környezeti tényezők?

Az elektromos specifikációk a történet fele. Ugyanilyen fontos, hogy hol és hogyan szerelje fel a dobozt. Vegye figyelembe a burkolat anyagát – a dielektromos műanyag költséghatékony és korrózióálló, míg a fém (mint például a porszórt alumínium) kiváló mechanikai szilárdságot és hőelvezetést biztosít. A fizikai méretnek el kell fogadnia minden alkatrészt megfelelő huzalhajlítási térrel. A vezetékek bemeneti helyeinek meg kell egyeznie a bekötési tervével.

A környezet kulcsfontosságú. A tengerparti helyek magas korrózióállóságot igényelnek. A nagy villámaktivitású területeken a beépített nagy kapacitású túlfeszültség-védelmi eszköz (SPD) nem alkuképes. Forró éghajlaton győződjön meg arról, hogy a doboz hőmérsékleti besorolása és az alkatrészeinek (például biztosítékok) csökkenése elegendő. atSoutya, mi tervezzük a sajátunkatDC kombináló dobozokezeket a globális kihívásokat szem előtt tartva, olyan anyagok és minták használatával, amelyek kiállják az idő és az elemek próbáját.

Készen áll egy biztonságosabb, hatékonyabb napelemrendszer kiépítésére?

MéretezéseDC kombináló dobozhelyesen nem csupán egy technikai doboz-pipálás; ez egy befektetés a teljes napenergia-befektetés biztonságába, hatékonyságába és hosszú élettartamába. A karakterlánc-paraméterek módszeres kiszámításával és egy robusztus, jól megtervezett termékhez való hozzáigazításával elkerülheti a fő hibapontot, és megnyugodhat.

atSoutya, arra specializálódtunk, hogy biztosítsuk ezt a nyugalmat. KínálatunkDC kombináló dobozokprecízen megtervezett, strapabíró, és az áttekinthetőségre tervezték – simábbá teszi a kiválasztási és telepítési folyamatot a szakemberek számára, és évekig megbízható teljesítményt biztosít. Nem csak alkatrészeket árulunk; biztosítjuk azt az alapvető megbízhatóságot, amelytől az Ön napenergia rendszere függ.

Konkrét projektet tervez, vagy szakértői tanácsra van szüksége a tökéletes kombinálódoboz kiválasztásához az egyedi elrendezéshez?Technikai támogatási csapatunk készen áll a segítségére.Vegye fel velünk a kapcsolatotmaszemélyre szabott konzultációra, részletes termék adatlapokra, vagy az Önhöz közeli forgalmazó megtalálására. Építsünk együtt egy biztonságosabb, intelligensebb napelemes jövőt.
