DC 1000V biztosítéktartó

A Soutya SYF5-DC 1000 V biztosítéktartója megbízható védelmet kínál CE tanúsítvánnyal. Forduljon hozzánk még ma versenyképes árajánlatért! A kínai Zhejiang Soutya New Energy LLC gyártó cég 1000 V DC, 2–32 A védelmet biztosít 20 kA megszakítóképességgel a napkollektor-dobozhoz.
Főbb jellemzők
Fényjelzés, világosan ismerje a biztosítékkábel állapotát.
Nyissa ki a fogantyút, felfelé húzható, könnyebb a biztosíték vezeték cseréje.
Szegecs plusz ultrahangos hegesztés szilárdabb, a vezetékek nem szakadnak szét.
Alkalmazás PV kombináló dobozban.

Kérdés küldése

termékleírás

A Soutya SYF5-3DC 1000 V biztosítéktartója megbízható védelmet kínál CE tanúsítvánnyal. Forduljon hozzánk még ma versenyképes árajánlatért! a kínai Zhejiang Soutya New Energy LLC gyártótól egy 1000 V DC, 2-32 A, 20 kA megszakító készülék 3-15 kW lakossági PV-hez kombináló-doboz .

Jellegzetes

A SYF5 sorozatú biztosítékház magas olvadáspontú PA66 anyagból készül, ami az biztonságosabb és megbízhatóbb.
Az olvadó mag egy változó keresztmetszetű olvadék tiszta ezüstlemezből nagy szilárdságú porcelánból készült olvasztócsőbe kapszulázva. Az olvadás cső kémiailag kezelt nagy tisztaságú kvarchomok és speciális kezelt vegyszerek ívoltóanyagként. Az olvadék két vége az ponthegesztéssel szilárdan rögzítve a végsapkákhoz.

Alkalmazási forgatókönyvek

1. Lakossági tetőtéri PV (3–15 kW)

1000 V-os egyenáramú vezetékdobozokhoz használható egyfázisú 5-10 kW-hoz vagy háromfázisú 10-15 kW-hoz rendszerek; A 10,3 × 38 mm-es biztosítékok a szokásos 6–25 A-es biztosítékokhoz illeszkednek.

2. Kis kocsibeálló és erkély napelem készletek

Az 1000 V névleges feszültség 2–4 szál 450 W-os modulra vonatkozik; A kompakt 1P leválasztó megtakarít hely a modulok alá szerelt műanyag IP65 burkolatokban.

3.Háztartási hibrid inverter-akkumulátor áramkörök

Leválasztja a 48 V-os/51,2 V-os akkumulátorkötegeket 600–800 V-os DC buszra emelve belül 5–10 kW-os hibrid egységek; 20 kA törés kezeli az akkumulátor rövidzárlatos hibáit.

4. Háztartási elektromos váltóáramú töltők (7–11 kW)

Ha a töltők belső 800 V DC PFC buszt használnak, a SYF5-32P gondoskodik a karbantartásról leválasztás az egyenáramú kör kondenzátora előtt.

5. Kis teljesítményű egyenáramú világítás / kerti mikrorácsok

Védi a 380 V/750 V DC kerti vagy utcai lámpás buszt, amelyet kis PV oszlopok táplálnak; A PA66 ház ellenáll a kültéri -40 °C és +90 °C közötti hőmérsékletnek.

Műszaki paraméter

Modell	SYF5-32P
Pólusok száma	1P
According to the standard	IEC60269-1 IEC60269-6


Névleges üzemi feszültség Ue VDC	1000VDC
Névleges áram A-ban	2-32A
Megszakítóképesség kA	20 kA
Védelmi szint	IP20
Bekötés mm²	1-10 mm²
Működési hőmérséklet tartomány	-40 ℃ ~ + 90 ℃

Magasság	≤2000 m
Relatív páratartalom	+20 ℃, ≤90% +30 ℃, ≤80% +40 ℃, ≤70%

Telepítési környezet	Nincs jelentős vibráció és ütés

Telepítési kategória	osztály III

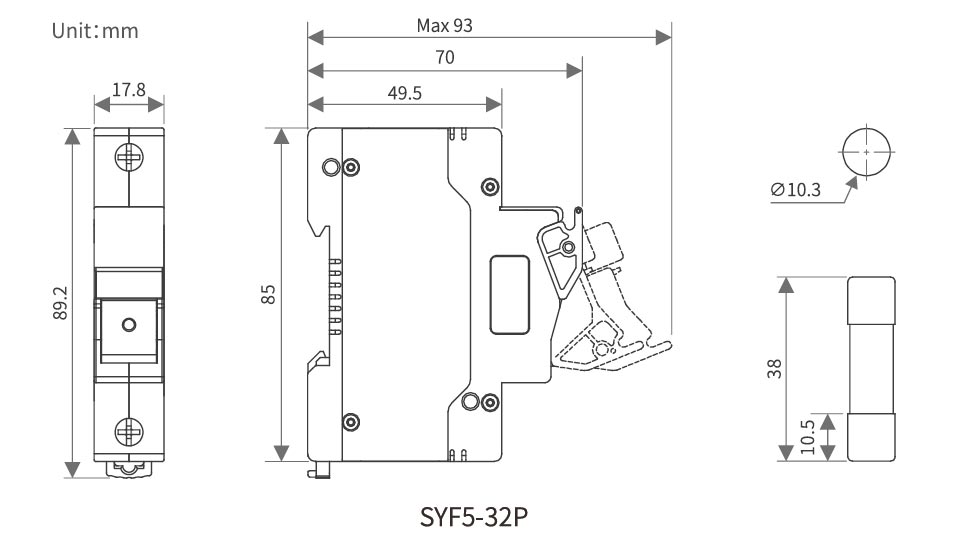

Megjelenés és beépítési méretek

DC 1000V Fuse Holder

DC bekötési rajz

DC 1000V Fuse Holder

Biztosítékmag mérete (mm)	Névleges áram (A)	Névleges feszültség (V)	Teljesítményvesztés		Joule integrál
			Teljesítményvesztés		Joule integrál
			0,7 hüvelyk (W)	1,01n (W)	Íves elülső joule integrál P't(A²s)	Teljes olvadójoule integrál I²t(A²s)
			0,7 hüvelyk (W)	1,01n (W)	Íves elülső joule integrál P't(A²s)	Teljes olvadójoule integrál I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
