1500V Solar DC leválasztó kombináló doboz

Az 1500 V-os Solar DC Disconnect Combiner Box, Kína által szállított gyártó Zhejiang Soutya New Energy LLC, egy 1500 V DC PV kombináló egység alumíniumötvözet házzal és IP66-os védelemmel rendelkezik, amely magas tartósság és megbízható kültéri teljesítmény. Az eszköz integrálja a kritikus biztonsági alkatrészek, beleértve az egyenáramú túlfeszültség-védő eszközöket, egyenáramú leválasztókat és a fő DC leválasztó kapcsoló. Úgy tervezték, hogy átfogó szigetelést biztosítson, szivárgás- és földelésvédelem a fotovoltaikus rendszerekben.

Műszaki paraméter

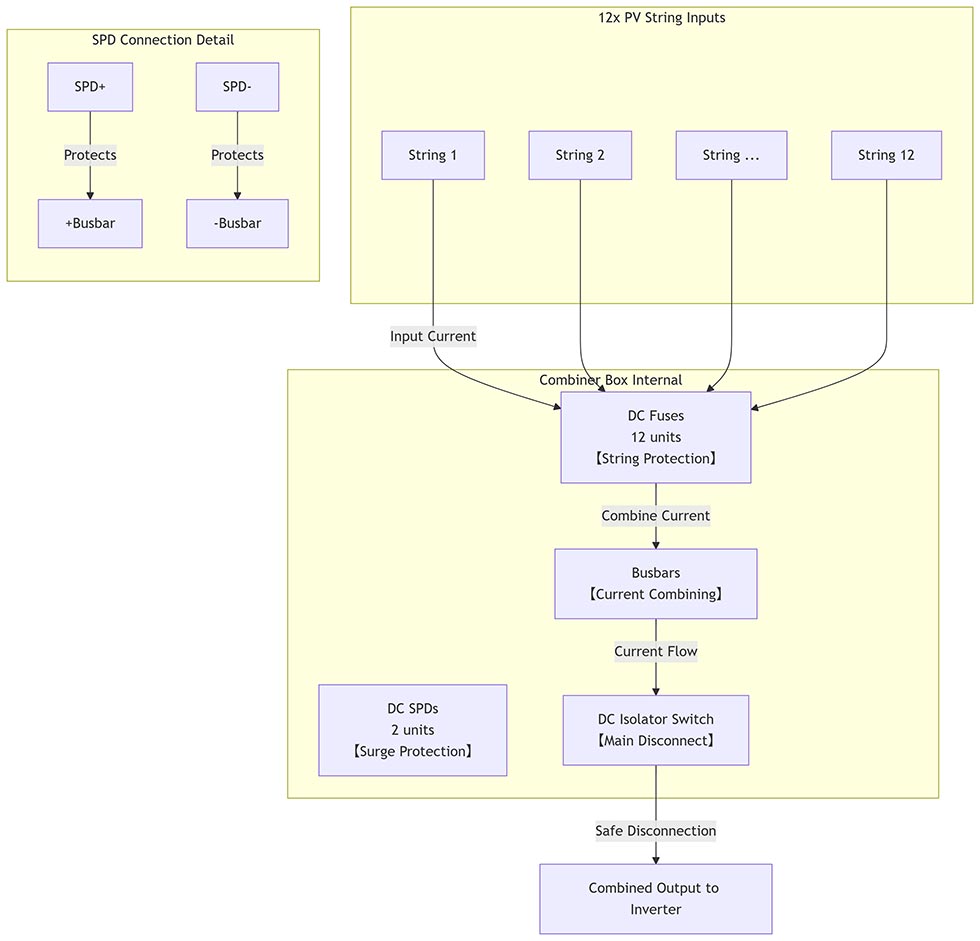

Bekötési rajz

Alkalmazási forgatókönyvek

1. Közmű-méretű PV mezők – Központi inverter aggregáció

Padlóra szerelt acél keresztkarokra a nyomkövető sorok között, a 12 az 1-ben doboz tucatnyi 1500 V-os húrt egyesít egyetlen homerun kábelbe. Egyedi biztosíték A tartók védik az egyes húrokat az ellenáramú hibáktól, míg az iker SPD-k (± és PE) rögzíti a hosszú egyenáramú futásokon kiváltott villámlöketeket. A fő A forgó leválasztó látható szakadási szigetelést biztosít a kombinálónál, lehetővé téve a karbantartó személyzetnek a teljes 1500 V-os buszt lezárni kell a gépen végzett munka előtt központi inverter vagy transzformátor.

2. Nagy kereskedelmi háztetők – Multi-MPPT húrcsoportosítás

A kiterjedt lapostetőkre ballasztozott tálcákra szerelve az egység 12-t táplál külön sztringek egy 250 kW-os inverter egyetlen MPPT bemenetére. String-szintű fusing megakadályozza a hiba terjedését a tömbök között, és az izolátor megadja villanyszerelők egy helyi megszakító pontot az inverter csere vagy az IR-szkennelés során ellenőrzések, így nincs szükség az egész tető leállítására.

3. Agrovoltaikus berendezések – Emelt nyomkövető kombinálók

A vetéssorok feletti oszlopszerkezetekre felfüggesztve a burkolat összeáll energia az emelt bifaciális modulokból. IP66 tömítőblokkok öntöző spray és por, míg a kettős SPD véd a nyári zivatarok ellen, amelyek gyakoriak az országban vidéki síkságok. A leválasztó kapcsoló lehetővé teszi a gazdálkodók számára, hogy biztonságosan feszültségmentesítsék az egyenáramot áramköröket a nyomkövető dőlésszögének beállítása vagy az öntözőgémek szervizelése előtt.

4. Ipari mikrohálózati udvarok – DC-csatolt tárolófrontok

Lábazatra szerelve a napelemes autóbeállók szélén, akkumulátortartókhoz kapcsolva, a kombináló 12 húrt egyesít egy 1500 V DC busztá, amely PCS töltőket táplál. Gyújtósínek névleges 400 A folyamatos fogantyú tároló töltés/kisütés ciklus, és a leválasztó vészleállítást biztosít a tűzoltók számára, ha integrálva van a mikrorács ívhiba-érzékelő rendszerével.

5. Távoli sivatagi napelemek – Hosszú láncú, zord környezeti csomópontok

A sivatagi tömbök közé beton alátétekre rögzítve a doboz 55 °C-os környezeti hőmérsékletnek ellenáll és a szél által fújt homok. Az iker SPD védelmet nyújt a távoli villámcsapások ellen kilométeres egyenáramú kábelezésen, míg a fő leválasztó lehetővé teszi az éjszakai időt reteszelés inverter expozíció nélkül, minimális állásidőt biztosítva a modul alatt tisztító vagy nyomkövető motorcsere.
